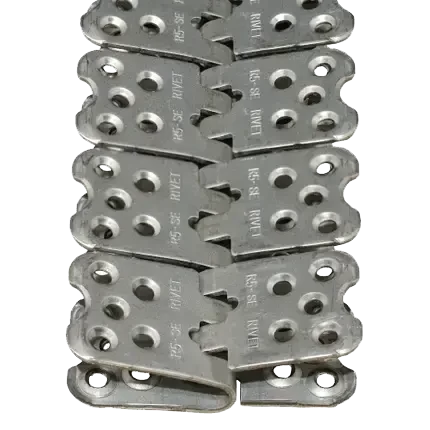

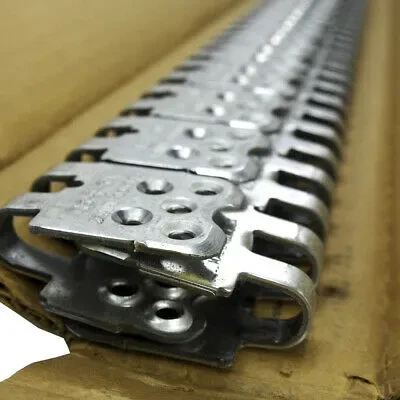

Замки R6 для конвейерной ленты толщиной от 12 до 17 мм

Разъемные соединители R6 для стыковки конвейерных лент толщиной от 12 до 17 мм шириной до 1200 мм - ближайший аналог Flexco R6

R5-1/2 - надежные и доступные механические соединители для транспортерных лент по транспортировке песка, щебня, строительных смесей, зерновых, сыпучих и штучных грузов на прямых и желобчатых конвейерах.

Универсальные механические разъемные соединители R6 для стыковки конвейерных лент толщиной от 12 до 17 мм на предприятиях по производству бетона, стройматериалов, добычи песка, глины, соли, на ленточных конвейерах для транспортировки зерна и т.п. В зависимости от комплектации, поставляются с алюминиевые заклепками 5х30 или винтами 5х30 с низкими гайками. Соединители R6 предназначены для соединения конвейерных лент прочностью до 1400 Н/мм, минимально рекомендуемый диаметр приводного барабана 400 мм.

Общие характеристики стыкового соединения конвейерных лент R6

Конструктивной особенностью разъемных механических соединителей R6 является способ соединения механического шарнира с конвейерной лентой с помощью заклепок или винтов.

Соединители R6 устанавливаются на концы соединяемой ленты, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. шарнирные петли конца конвейерной ленты помещаются между петлями другого, а внутрь вводится соединительный стержень AC диаметром 9,6 мм

Соединительный стержень представляет собой отрезок каната специальной конструкции длина которого зависит от ширины конвейерной ленты.

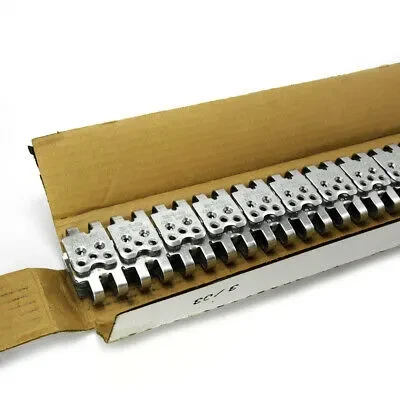

Замковые соединители R6 поставляются в комплекте на ширину соединяемой ленты 1200 мм двумя цельными полосами, а при стыковке могут набираться на любую ширину ленты путем добавления (или сокращения) необходимого количества звеньев.

Обратите внимание! Длина одной полосы в комплекте соединителей R6 составляет менее 1200 мм, потому что при стыковке конвейерной ленты необходимо оставить равный отступ от каждого края и подрезать полотно ленты под углом 45 градусов для предотвращения зацепов.

Преимущества соединителей R6

• при подготовке к стыковке конвейерной ленты не требуется послойная разделка, как при горячей или холодной вулканизации - только простая обрезка под прямым углом с помощью угольника;
• гибкость полученного стыка не создает напряжений при прохождении лентой барабанов;
• одинаковая по всей толщине лента не затрудняет прохождение по очистным устройствам;
• упрощается демонтаж и монтаж ленточного полотна в любом месте.

Вы сами выбираете, что использовать - забивные заклепки, или винты с низкой гайкой. Используйте винты, когда необходимо получить стыковое соединение максимальной прочности или заклепки, когда нагрузка не большая, а конвейерную ленту надо соединить быстро.
