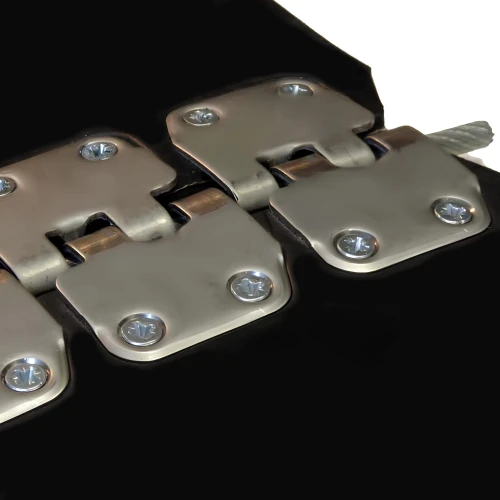

Механические соединители MS45

Соединительные замки MS 45

Инновационная винтовая конструкция крепления обеспечивает плотную, устойчивую к вибрациям фиксацию, что делает систему идеальной для большинства отраслей промышленности и сельского хозяйства, где особенно важны эффективность, прочность и скорость монтажа стыковых соединений для минимизации времени простоя.

Инструкция по соединению конвейерных лент механическими замками типа MS

Таблица выбора типоразмера механических соединителей типа MS на винтах

Технический лист на разъемные соединители типа MS 45

Преимущества соединительных замков MS 45

Убедитесь, что соединители MS 45 подходят для вашей области применения:

1. Материал соединителей MS 45
2. Основные преимущества стыковки лент методом механического соединения замками MS 45
3. Необходимый инструмент для установки соединителей MS 45
4. Установка соединителей MS 45
5. Комплектность поставки соединительных замков MS 45
6. Часто задаваемые вопросы

Материал соединителей MS 45

• Соединители MS 45 предлагаются из гальванизированной стали толщиной 2 мм или из нержавеющей стали
• Винты из гальванизированной стали или из нержавеющей стали

Основные преимущества стыковки лент методом механического соединения замками MS 45

• Механическое соединение – наиболее доступный и быстрый способ стыковки конвейерных лент
• При механической стыковке практически отсутствует расход ленты на соединение
• Механическое соединение лент - не требует специального дорогостоящего оборудования и инструмента

Необходимый инструмент для установки соединителей MS 45

1. угольник
2. линейка металлическая
3. мел или маркер для разметки
4. нож для резки ленты
5. молоток
6. шило
7. аккумуляторный шуруповерт 18V
8. бита PZ2
9. углошлифовальная машина ø125 мм
10. диск лепестковый ø125
11. диск отрезной по металлу ø125
12. защитные очки, перчатки и пр.

Установка соединителей MS 45

Соединение транспортерной ленты осуществляется самонарезающими винтами стык-в-стык, поэтому нет необходимости в разделке ленты, предварительном сверлении и использовании шаблона. Монтаж осуществляется с помощью аккумуляторного или пневматического винтовёрта и биты с крестообразным шлицом PZ2

Обрезанный под прямым углом торец конвейерной ленты вставляется в полосу соединения MS 45 до упора, в отверстия верхней пластины вкручиваются винты. Легко проходя сквозь ленту они попадают в резьбовые отверстия, расположенные на нижней пластине и прочно зажимают ленту. После этого обе части стыка соединяются соединительным стержнем.

Механические соединители типа MS 45 - надежный, быстрый и доступный способ стыковки конвейерных лент. Благодаря простому монтажу, не требующему применения специализированных инструментов и устройств, эти замки нашли применение во многих отраслях промышленности и сельского хозяйства: добыча песка, щебня и глины, производство бетона и стройматериалов, транспортировка зерновых и т.п.

Дополнительные преимущества соединительных замков MS 45

• Возможно выполнять стыковку лент при отрицательных температурах, при высокой влажности, запыленности - при любых погодных условиях
• При механической стыковке замками MS 45 отсутствует расход ленты - соединение - стык-в-стык
• Механическое соединение лент замками MS 45 - не требует специального дорогостоящего оборудования - только нож, молоток, линейка/угольник, шуруповерт/гайковерт
• Исключительно быстрый монтаж с минимальными затратами времени
• Высокая прочность на разрыв и вычесывание
• Низкий профиль и сглаженные грани замка не вызывают износа скребков, роликов, футеровки барабанов
• В зависимости от области применения, доступны варианты замков MS 45 из гальванизированной или нержавеющей немагнитной стали
• Долгий срок службы и возможность повторного монтажа на другую ленту

* Соединители MS 45 поставляются в комплектах с саморезами и соединительным стержнем

** Саморезы большей длины необходимо срезать после установки

Соединительные замки MS 45 позволяют надежно стыковать транспортерные ленты толщиной от 6 мм до 11 мм, прочностью до 650 Н/мм, диаметр приводного барабана от 125 мм, диаметр соединительного стержня 6.5-7 мм

Комплектность поставки соединительных замков MS 45

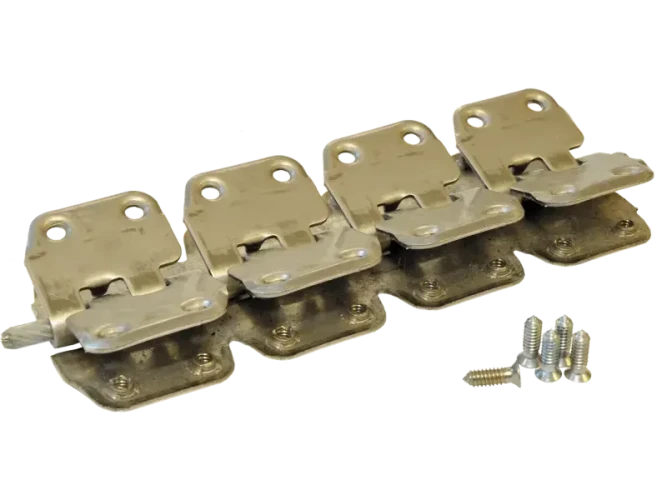

• В стандартный комплект поставки входит: 2 полосы крепления определённой длины, винты, соединительный стержень
• Винты и соединительный стержень для MS 45 можно дозаказать отдельно в любом количестве

Количество саморезов для определенной длины полного стыкового соединения MS 45

FAQ часто задаваемые вопросы

Какие типичные области применения MS 45?

Соединительные замки MS 45 предназначены для конвейерных лент со средними условиями эксплуатации. Такими как: транспортировка транспортировка сухих строительных смесей, глины, песка, щебня и т.п.

Почему длина полосы соединения MS 45 не равна ширине ленты?

В стандартных комплектах соединителей MS 45 длина полосы меньше номинальной ширины ленты на так называемый технологический отступ. По краям соединения всегда необходимо оставлять не менее 20 мм, чтобы полоса крепления не попадала на резиновой борт конвейерной ленты и для того чтобы исключить возможные задиры стыка при прохождении через системы очистки ленты. Также, конвейерная лента по краям для этих целей обрезается под углом 45 градусов.

Какая длина винтов идёт в комплекте с замками MS 45 ?

Вы можете заказать винты любой длины из стандартной программы поставки. В наличии, как правило, винты с максимальной длиной для данного типа соединения. Просто обрежьте с помощью угловой шлифовальной машины выступающие части винтов после установки замка.

В представленной продукции внедрены следующие технические усовершенствования:

• Eye hole — смотровое отверстие для точного позиционирования.
• Break hole — специальное отверстие для лёгкого отделения соединительных элементов.
