Обратите внимание, для установки RS187 необходимо специальное монтажное устройство RSC187. Рекомендуем соединители MS25 для установки с помощью обычного шуруповёрта.
MS25Механические соединители замки для конвейерных лент толщиной от 3.5 до 7.5 мм
MS35Механические соединители замки для конвейерных лент толщиной от 4.5 до 10 мм
MS45Механические соединители замки для конвейерных лент толщиной от 7 до 11 мм
MS55Механические соединители замки для конвейерных лент толщиной от 9 до 15 мм

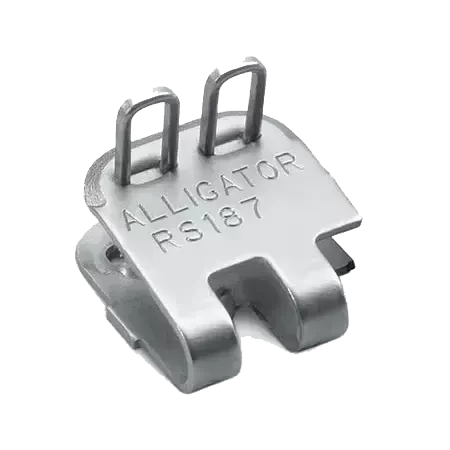

Alligator® Ready Set™ RS187 RS187J47/1200NC
В разъемных соединителях Flexco® Alligator® Ready Set™ для стыковки конвейерных лент используются полосы замков с предварительно вставленными скобами, которые позволяют сократить время установки. Flexco® Alligator® Ready Set™ - прочное и долговечное соединение стойкое к ударному воздействию и износу. Механические разъёмные соединители Alligator® Ready Set™ RS187 предназначены для соединения лент толщиной от 4.8 до 6.4 мм
Области применения Alligator® Ready Set™ RS187
Соединительные замки для транспортерной ленты Alligator® Ready Set™ RS187 подходят для легкого и среднего режима работы, включая следующие области применения:
- Упаковка и транспортировка багажа

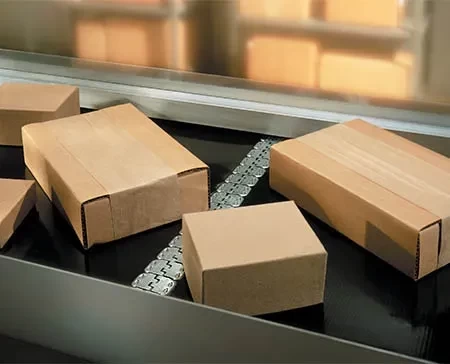

- Транспортировка упакованных товаров

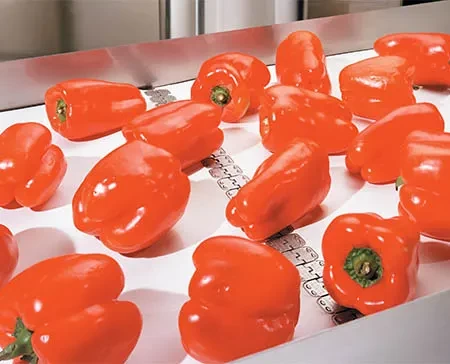

- Сельскохозяйственные продукты
| Ширина ленты | Номер заказа | Артикул | Вес |
| 1200 | RS187J47/1200NC | 54695 | 5.3 |
Основные характеристики Alligator® Ready Set™ RS187
| Толщина ленты | 4.8 - 6.4 мм |
| Длина скоб | 13.2 мм |
| Диаметр соединительного стержня | 4.7 мм |
| Минимальный диаметр барабана | 100 мм |
| Максимальное натяжение ленты | 200 PIW |
| Прочность ленты ≤ | 350 Н/мм |
| Материал соединителей | сталь |
* В случае, если лента толще допустимого значения, а прочие показатели соответствуют типу замка, необходимо снять часть обкладки вплоть до тканевого каркаса, это также поможет снизить абразивный износ стыкового соединения в процессе эксплуатации.
Комплектность поставки J-BOX RS187 RS187J47/1200NC
- 8 полос соединителей (длина полосы всегда немного короче, чем ширина соответствующей ленты)
- 4 соединительных стержня NC187 диаметром 4.7 мм
- шайбы для фиксации стержня
Преимущества Alligator® Ready Set™ RS187
- Механический стык Alligator® Ready Set™ RS187 достаточно прочный и устойчивый к ударным нагрузкам и абразивному износу
- Скошенная передняя кромка замка Alligator® Ready Set™ RS187 для обеспечения плавного стыкового соединения без выступающих частей

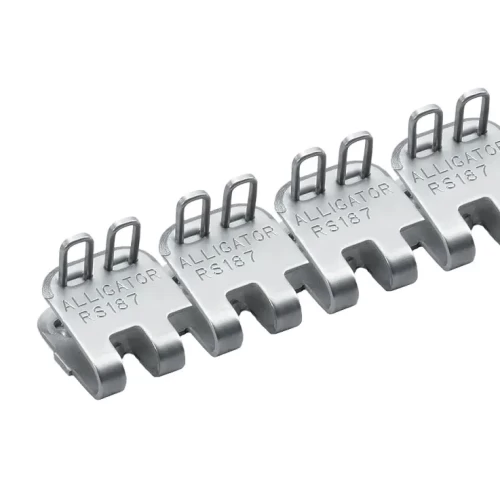

- Соединители Alligator® Ready Set™ RS187 поставляются с предварительно вставленными скобами в полосах на ширину конвейерной ленты для удобства установки
Варианты исполнения Alligator® Ready Set™ RS187
Для разных условий эксплуатации соединители Alligator® Ready Set™ RS187 предлагаются из стали или нержавеющей стали.
| Сталь | Стандартный материал механических соединителей Alligator® Ready Set™, подходящий для большинства применений. Гальванизированное покрытие повышает коррозионную стойкость. |
| Нержавеющая сталь серии 316 | Обеспечивает дополнительную защиту от истирания, магнетизма и коррозии. Прекрасно подходит для задач с высокими санитарными требованиями. |
Таблица выбора соединительного стержня Alligator® Ready Set™
| NC187 | Стальной кабель с нейлоновым покрытием | Нейлоновое покрытие обеспечивает дополнительную защиту от коррозии и упрощает установку соединительного стержня |
| NCS187 | Кабель из нержавеющей стали с нейлоновым покрытием | Обеспечивает дополнительную защиту от коррозии |
| SP2 | Пружинная проволока из стали | Предназначена для конвейеров с плоской лентой, использующихся для транспортировки абразивных или песчаных материалов |
| SS2 | Пружинная проволока из нержавеющей стали | Используется с замками из нержавеющей стали |
¹ Стандартные складские позиции Alligator® RS187 комплектуются стержнями NC187 или NCS187. Специальные стержни SP2, SS2 можно заказать дополнительно.

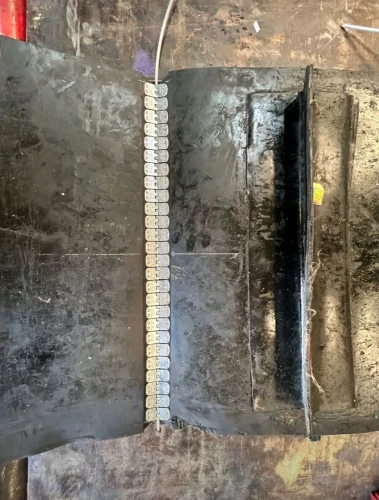

Как соединить транспортерную ленту соединителями RS187

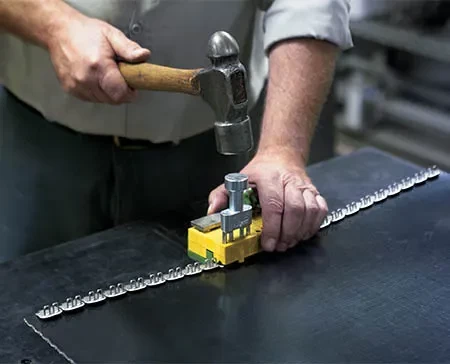

Используя специальный инструмент RSC187 или без него, с помощью ударов молотка скобы Alligator® Ready Set™ RS187 проходят сквозь ленту, после чего крестообразно заклепываются, что предотвращает их расклепывание при натяжении ленты. ЦЕНТРОБЕЛТ рекомендует использовать молоток весом 0.45 кг для стандартного пробойника или 0.9 кг для большого пробойника Alligator® Ready Set™ Quad Staple Driver™
Сравнительная таблица размеров соединителей Alligator® Ready Set™
| Размер соединителей | RS62 | RS125 | RS187 |
| Толщина ленты, мм | 1.5-3.2 | 3.2-4.8 | 4.8-6.4 |
| max прочность ленты, Н/мм | 170 | 280 | 350 |
| max натяжение, PIW | 100 | 160 | 200 |
| min Ø барабана, мм | 50 | 75 | 100 |
| Длина скоб, мм | 9.4 | 11.4 | 13.2 |
| Диаметр стержня, мм | 2.0 | 3.6 | 4.7 |
* В случае необходимости соединения лент разной толщины, соединители RS187 и RS125 можно соединить с использованием соединительного стержня RS125. При этом должно соблюдаться требование к минимальному диаметру барабана для RS187, а сила натяжения ленты не должна превышать значения для RS125
Инструмент для установки Alligator® Ready Set™
Для установки соединителей Alligator® Ready Set™ используется обычный молоток 0.45 кг и универсальный инструмент RSC187, который надежно удерживает их на ленте в процессе заклепывания и позволяет забивать две скобы одновременно.
| Номер заказа | Артикул | Шаговая длина | Вес |
| RSC187 | 54626 | 50 | 0.5 |
| RSC187-4 | 54627 | 100 | 2.2 |
| RSC187-6 | 54628 | 150 | 2.9 |
| RSC187-12 | 54629 | 300 | 5.4 |
| RSC187-18 | 54713 | 450 | 8.0 |
| RSC187-24 | 54631 | 600 | 9.5 |
Комплекты инструментов RSTK4 для установки Alligator® Ready Set™
Комплекты инструментов RSTK4-6 и RSTK4-12 содержат все необходимое для установки систем соединения конвейерных лент Alligator® Ready Set™. Они включает в себя: инструмент RSC187-6 или RSC187-12, пластину для скоб, ручной нож для снятия части обкладки RTBS Skiver, кусачки BN-1 для ленты и молоток One-Lb. Hammer.
| Наименование | Номер заказа | Артикул | Вес |
| Комплект инструментов Alligator® Ready Set™ 150 мм | RSTK4-6 | 54634 | 9.2 |
| Комплект инструментов Alligator® Ready Set™ 300 мм | RSTK4-12 | 54635 | 12.5 |
| Дополнительный ящик для инструмента | RSTK-KOFFER STK | 50009 | 2.4 |
Нож для снятия части обкладки лент RTBS Skiver
| Номер заказа | Артикул | Вес |
| RTBS | 03239 | 0.1 |
Ручной нож для аккуратного снятия части обкладки ленты. Обеспечивает более глубокую установку соединителей Alligator® Ready Set™, тем самым, уменьшается износ пластин стыкового соединения от контакта с элементами конвейера.
Пластина для установки скоб Alligator® Ready Set™
| Номер заказа | Артикул | Вес |
| ST-28 | 50249 | 2.2 |
Для получения ровного гладкого стыка используйте пластину для скоб Alligator® Ready Set™. Стальная пластина придает скобам «завершенный» вид. В пластине находятся скрытые отверстия под стержни для простого монтажа.
Резак соединительных стержней Alligator® Ready Set™
| Номер заказа | Артикул | Вес |
| APC-1 | 50004 | 0.2 |
Используется для отрезания необходимой длины соединительного стержня. Обеспечивает ровный разрез без перетертых концов.
Alligator® Ready Set™ Quad Staple Driver™
| Номер заказа | Артикул | Вес |
| ST6-9 | 50201 | 0.2 |
Большой пробойник Alligator® Ready Set™ Quad Staple Driver™, который позволяет выполнять одновременную установку четырех скоб, что существенно уменьшает время монтажа. Номер заказа: ST6-9
Если вам нужны более подробные сведения о системе соединение конвейерных лент Flexco® Alligator® Ready Set™, рекомендуем обратиться к нашим специалистам для получения дополнительной информации.
Торговые марки Flexco®, Alligator®, Alligator® Ready Set™, Alligator® Quad Staple Driver™ принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of
Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
Alligator® Staple Fastening System - Alligator® Ready Set™
Торговые марки Flexco®, Alligator®, Alligator® Ready Set™, Alligator® Quad Staple Driver™ принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of
Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
Инструкция по установке Alligator® Ready Set™
Инструкция по установке Alligator® Ready Set™ Quick Fix™
Alligator® Light-Duty Belt Splicing Training Manual
Торговые марки Flexco®, Alligator®, Alligator® Ready Set™, Alligator® Quad Staple Driver™ принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of
Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
Как устанавливать соединители Flexco® Alligator® Ready Set™
Соединители Flexco® Alligator® Ready Set™ устанавливаются с помощью устройств RSC187 и молотка.
Чем заменить соединители Flexco® Alligator® Ready Set™
Если вы не хотите приобретать устройства, обратите внимание на соединители, которые устанавливаются без устройства.

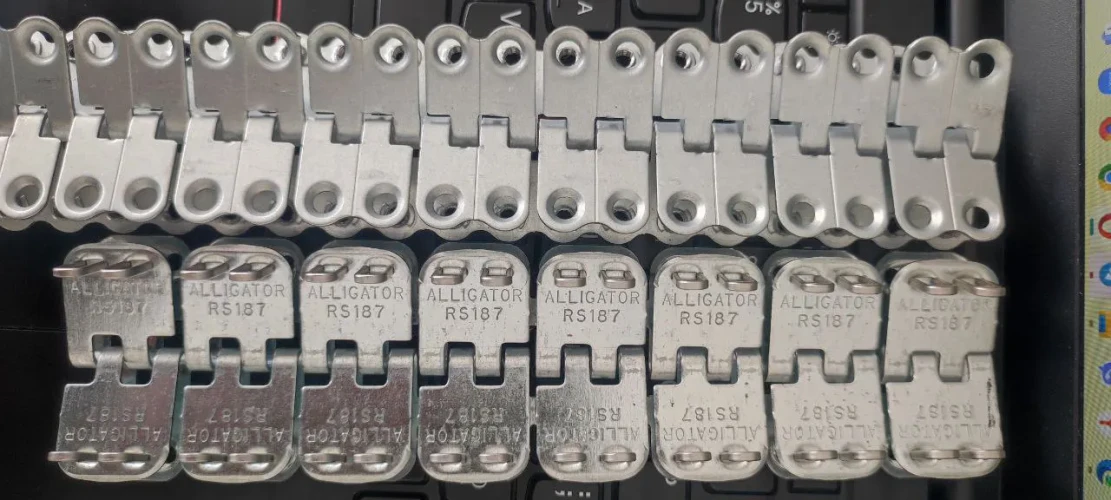

Соединители MS25 стоят примерно столько же, что и соединители RS187 и для их установки нужен только шуруповерт.
Что делать, если поломался пробойник для устройства RSC187
Вы можете приобрести у нас новый пробойник - номер заказа ST3-9 или усиленный двойной пробойник ST6-9
