    Замки для конвейерных лент на винтах - установка с помощью шуруповерта! 🌟
    217503500UAH

    ✅ Альтернатива Flexco® Alligator® RS187

    5.00
    Поделиться
    Разъемные механические соединители лент для установки с помощью шуруповёрта. Соединители MS 25 - альтернатива RS187, когда нет инструмента для установки.
    Характеристики
    Материал:
    сталь
    Тип соединителя:
    Разъемные соединители
    Толщина ленты, мм:
    4, 4.5, 4.8, 5, 6, 6.4, 7
    Прочность, Н/мм:
    315, 350, 400, 450
    min. Ø барабана, мм:
    75, 100, 125, 150, 175, 200, 220, 225, 250, 300
    Смотреть все
    Артикул: 250500251000
    Наличие уточняйте
    1 750 грн.
    Заказ по телефону:+38 (050) 366-00-36

    Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.com

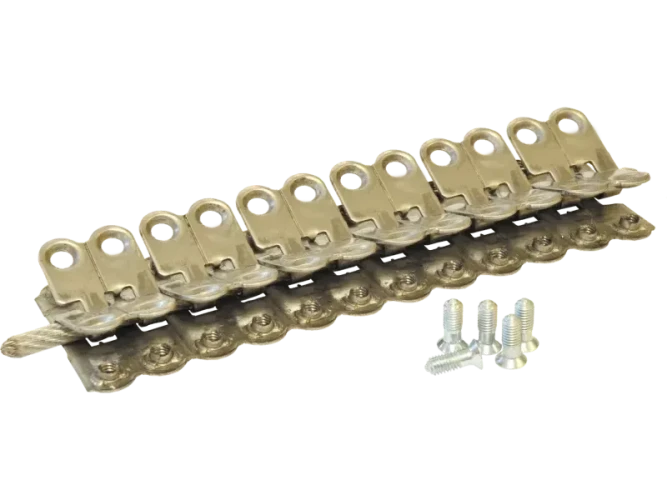

    MS 25 механические соединители конвейерных лент от 4 до 7 мм
    Рекомендуем посмотреть сопутствующие товары:
    Описание

    Соединительные замки MS 25

    Механические замки MS 25 – оптимальное решение для стыкования конвейерных лент. Благодаря простому монтажу, не требующему применения специализированных инструментов и устройств, эти замки нашли применение во многих отраслях промышленности.

    Конвейерная лента вставляется в полосу соединения MS 25, в направляющие отверстия верхней пластины вкручиваются специальные винты, легко проходя сквозь ленту и не повреждая ее, они попадают в резьбовые отверстия, расположенные на нижней пластине и прочно зажимают ленту. После этого обе части стыка соединяются соединительным стержнем.

    Соединители MS 25 подходят для соединения конвейерных лент с теми же характеристиками, что и подходят для соединения замками Alligator® RS187, но в случае с MS 25 для установки понадобится только шуруповерт - монтажное устройство не требуется.

    Убедитесь, что соединители MS 25 подходят для вашего применения:

    толщина ленты 3.5-7.5 мм
    прочность ленты 450 Н/мм
    минимальный Ø барабана 75 мм

    Материал соединителей MS 25

    • Соединители MS 25 предлагаются из гальванизированной стали толщиной 1,5 мм или из нержавеющей стали
    • Винты из гальванизированной стали или из нержавеющей стали

    Основные преимущества стыковки лент методом механического соединения замками MS 25

    • Механическое соединение – наиболее доступный и быстрый способ стыковки конвейерных лент
    • При механической стыковке практически отсутствует расход ленты на соединение
    • Механическое соединение лент - не требует специального дорогостоящего оборудования и инструмента

    Необходимый инструмент для установки соединителей MS 25

    1. угольник
    2. линейка
    3. нож
    4. маркер
    5. молоток
    6. аккумуляторный шуруповерт с мощностью не менее 18 Вт
    7. бита PZ2
    8. Защитные очки, перчатки, каска

    Установка соединителей MS 25

    Соединение транспортерной ленты осуществляется самонарезающими винтами стык-в-стык, поэтому нет необходимости в разделке ленты, предварительном сверлении и использовании шаблона. Монтаж осуществляется с помощью аккумуляторного или пневматического винтовёрта и биты с крестообразным шлицом PZ2

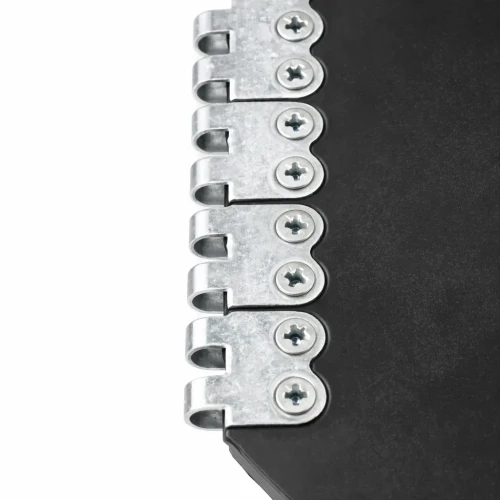

    Обрезанный под прямым углом торец конвейерной ленты вставляется в полосу соединения MS 25 до упора, в отверстия верхней пластины вкручиваются винты. Легко проходя сквозь ленту они попадают в резьбовые отверстия, расположенные на нижней пластине и прочно зажимают ленту. После этого обе части стыка соединяются соединительным стержнем.

    Расположение верха и низа стыкового соединения относительно ленты

    При необходимости получения более герметичного стыка, устанавливайте соединители, как показано на рисунке 1, на желобчатых транспортерах устанавливайте соединители, как показано на рисунке 2

    Механические соединения MS 25 - надежный, быстрый и доступный способ стыковки конвейерных лент. Благодаря простому монтажу, не требующему применения специализированных инструментов и устройств, эти замки нашли применение во многих отраслях промышленности и сельского хозяйства (рулонные пресс-подборщики)

    Дополнительные преимущества соединительных замков MS 25

    • Возможно выполнять стыковку лент при отрицательных температурах, при высокой влажности, запыленности - при любых погодных условиях
    • При механической стыковке замками MS 25 отсутствует расход ленты - соединение - стык-в-стык
    • Механическое соединение лент замками MS 25 - не требует специального дорогостоящего оборудования - только нож, молоток, линейка/угольник, шуруповерт/гайковерт
    • Исключительно быстрый монтаж с минимальными затратами времени
    • Высокая прочность на разрыв и вычесывание
    • Низкий профиль и сглаженные грани замка не вызывают износа скребков, роликов, футеровки барабанов
    • В зависимости от области применения, доступны варианты замков MS 25 из гальванизированной или нержавеющей немагнитной стали
    • Долгий срок службы и возможность повторного монтажа на другую ленту

    * Соединители MS 25 поставляются в комплектах с саморезами и соединительным стержнем

    ** Саморезы большей длины необходимо срезать после установки

    Соединительные замки MS 25 позволяют надежно стыковать транспортерные ленты толщиной от 3,5 мм до 7,5 мм, прочностью до 450 Н/мм, диаметр приводного барабана от 75 мм, диаметр соединительного стержня 4-5 мм

    Комплектность поставки соединительных замков MS 25

    • В стандартный комплект поставки входит: 2 полосы крепления определённой длины, винты, соединительный стержень
    • Замки MS 25 поставляются в полосах до 3000 мм включительно
    • Винты и соединительный стержень для MS 25 можно дозаказать отдельно в любом количестве

    Количество саморезов для определенной длины полного стыкового соединения MS 25

    Ширина ленты Кол-во винтов
    300 48
    500 80
    600 96
    650 104
    800 132
    1000 164
    1200 196
    1500 248
    2000 322
    3000 492

    Таблица выбора длины винтов для замков MS 25

    Толщина ленты Размер винтов
    3,5-4,5 4x7
    4,5-5,5 4x8
    5,5-6,5 4x9
    6,5-7,5 4x10
    >7,5 4x12

    Обратите внимание, всегда можно использовать более длинные винты, чем указано в таблице - просто обрежьте их после установки.

    FAQ часто задаваемые вопросы

    Какие типичные области применения MS 25?

    Соединительные замки MS 25 предназначены для конвейерных лент с относительно лёгкими условиями эксплуатации. Такими как: транспортировка зерновых, транспортировка сухих строительных смесей, соединение прессующих лент рулонных пресс-подборщиков и т.п.

    Почему длина полосы соединения MS 25 не равна ширине ленты?

    В стандартных комплектах соединителей MS 25 длина полосы меньше номинальной ширины ленты на так называемый технологический отступ. По краям соединения всегда необходимо оставлять не менее 20 мм, чтобы полоса крепления не попадала на резиновой борт конвейерной ленты и для того чтобы исключить возможные задиры стыка при прохождении через системы очистки ленты. Также, конвейерная лента по краям для этих целей обрезается под углом 45 градусов.

    Какая длина винтов идёт в комплекте с замками MS 25 ?

    Вы можете заказать винты любой длины из стандартной программы поставки. В наличии, как правило, винты с максимальной длиной для данного типа соединения. Просто обрежьте с помощью угловой шлифовальной машины выступающие части винтов после установки замка.

    @centrobelt

    Характеристики
    Материал
    сталь
    Тип соединителя
    Разъемные соединители
    Толщина ленты, мм
    4, 4.5, 4.8, 5, 6, 6.4, 7
    Прочность, Н/мм
    315, 350, 400, 450
    min. Ø барабана, мм
    75, 100, 125, 150, 175, 200, 220, 225, 250, 300
    Ширина ленты, мм
    300, 400, 500, 600, 800, 1000
    Отзывы

    Loading...
    Инструкции

    Инструкция по соединению конвейерных лент механическими замками MS на винтах

    Обратите внимание! Настоятельно рекомендуем перед установкой соединителей MS 25 всегда срезать часть верхней резиновой обкладки, если позволяет толщина ленты. Снятие части резиновой обкладки конвейерной ленты значительно увеличивает срок службы стыкового соединения, т.к. обеспечивает меньший выступ соединительных элементов над поверхностью ленты, в результате чего уменьшается их износ.

    Обратите внимание! На желобчатых транспортерах предпочтительна так называемая "герметичная установка", так что головки винтов будут находиться со стороны нерабочей нижней обкладки конвейерной ленты, которая соприкасается с барабаном. На плоских транспортерах можно устанавливать соединители способом "быстрой установки", когда головки винтов находятся сверху.

    Обратите внимание! При установке соединителей MS 25 следует обязательно отставлять отступы не менее 15 мм от краев конвейерной ленты.

    Обратите внимание! Для облегчения завинчивания винтов, рекомендуется предварительно сделать небольшие проколы в конвейерной ленте через отверстия для винтов с помощью шила. Использование силиконовой смазки в спрее также может значительно упростить процесс установки.

    Обратите внимание! Для предотвращение перемещения и выскальзывания соединительного стержня в процессе эксплуатации, рекомендуется зафиксировать его по краям шайбами.

    OKSPLICE @centrobelt
    Для получения технической помощи, консультации и сопровождения в установке и использовании нашей продукции, пожалуйста, свяжитесь с нами любым удобным для вас способом по контактам указанным на сайте.
