    Замки для конвейерных лент на винтах - установка с помощью шуруповерта!

    Десятирядный стык конвейерной ленты «Вулкан» Круг 120/2500

    Бренд:
    ВУЛКАН
    Десятирядный стык для стыковки конвейерной ленты шириной до 1200 мм, 276 шт./уп.
    Характеристики
    Материал:
    сталь
    Тип соединителя:
    Неразъемные соединители
    Толщина ленты, мм:
    8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20
    Прочность, Н/мм:
    1000, 1250, 1400, 1600, 2000
    min. Ø барабана, мм:
    500
    Смотреть все
    Код: 1202500
    Наличие уточняйте
    Сравнение
    Заказ по телефону:+38 (050) 366-00-36

    Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.com

    Или напишите нам в WhatsApp прямо сейчас.

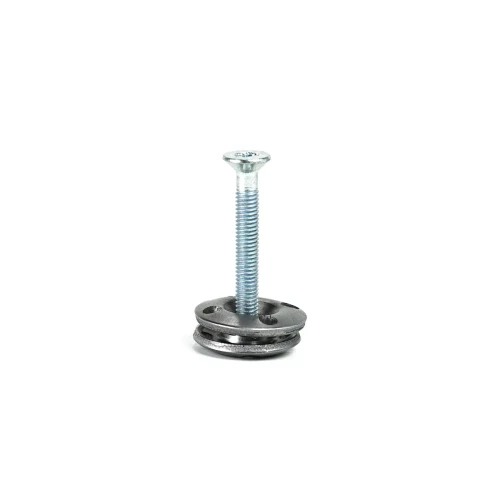

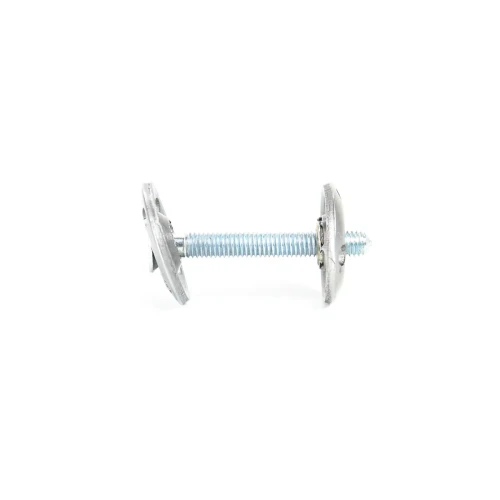

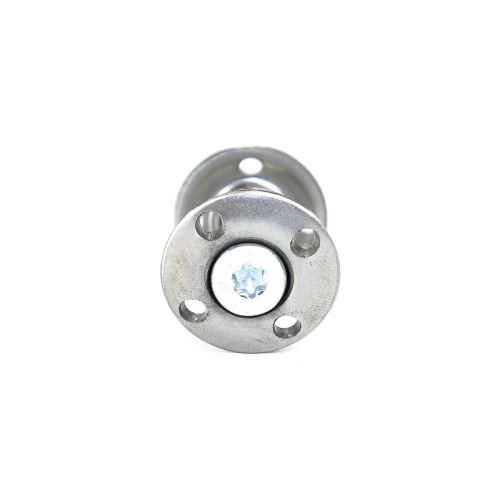

    «Вулкан» - Круг 120/2500
    Рекомендуем посмотреть сопутствующие товары:
    Описание

    «Вулкан» Круг 120/2500

    Десятирядный стык для стыковки ленточного полотна шириной 1200 мм и разрывной прочностью свыше 2000 кН/м. Схема стыковки ленточного полотна прочностью свыше 2000 кН/м, на высоконагруженных магистральных конвейерах с углом наклона до 15°. Для грузо-людских конвейеров с углом наклона до 10° градусов и прочностью полотна свыше 1800 кН/м.

    «Вулкан» - Круг - это разработка, воплотившая в себя самое лучшее от предыдущих модификаций с учетом накопленного опыта применения и эксплуатации соединений в различных условиях, а также самые новейшие технологии машиностроения. За счет этого была повышена на 5% прочность на разрыв по отношению с предыдущими модификациями.

    Механическое стыковое соединение «Вулкан» - Круг имеет круглую профилированную форму прижимных пластин с элементами перфорации. Элемент стыкового соединения «Вулкан» - Круг состоит из двух прижимных перфорированных пластин со сквозными отверстиями и соединительного винта. В нижней перфорированной прижимной пластине запрессована гайка.

    Принцип работы механического соединения «Вулкан» - Круг заключается в обеспечении расчетного усилия сдавливания винтами ленточного полотна в месте соединения с помощью верхних и нижних прижимных перфорированных элементов, установленных в определенном порядке воздействующих на соединяемые концы ленточного полотна со ступенчатой разделкой, исключающем просечки полотна между прижимной площадью соединителей в одной плоскости.

    За счет своей вогнутой конструкции «Вулкан» - Круг, при затяжке и погружении элементов соединения в тело ленточного полотна, позволяет равномерно распределять под собой резиновую обкладку. Элементы перфорации на прижимных пластинах обеспечивают выход лишней резины из отверстий, тем самым позволяя максимально погрузить элементы соединения в обкладку ленточного полотна. Округлая форма нижней части ребер предотвращает эффект прорезания обкладки.

    Назначение соединителей «Вулкан» - Круг 120/2500

    • Механическое соединение конвейерных лент
    • Укрепление вулканизированных стыков конвейерных лент

    Размеры соединителей «Вулкан» - Круг 120/2500

    Диметр шайбы 28 мм
    Толщина шайбы 2.5 мм
    Диаметр винта М6

    Характеристики соединителей «Вулкан» - Круг 120/2500

    Типоразмер болтового соединения «Вулкан» - Круг выбирается в зависимости от толщины конвейерной ленты, её прочности и диаметра приводного барабана конвейера.

    Толщина соединяемой ленты от 8 мм
    Прочность ленты до 2500 Н/мм
    min. Ø барабана от 500 мм

    Типичные области применения «Вулкан» - Круг 120/2500

    • Добыча угля, руды, магистральные конвейеры
    • Угольные электростанции
    • Карьеры по добычи песка, щебня, глины и др.

    Комплект поставки «Вулкан» - Круг 120/2500

    Шайба верхняя 276 шт.
    Шайба нижняя с гайкой 276 шт.
    винт М6*50 276 шт.
    бита TORX 30 1 шт.
    сверло Ø 5,5 мм 1 шт.

    «Вулкан» - Круг 120/2500 схема установки в 10 рядов

    Ширина конвейерной ленты Количество элементов
    1200 264
    1400 308
    1600 352

    Инструкция по монтажу «Вулкан» - Круг

    1. Полотно конвейерной ленты размещается на ровной деревянной основе и размечается при помощи рулетки и специального шаблона. После этого полотно специальным ножом отрезается под прямым углом.

    «Вулкан», «Вулкан» Круг

    2. Для послойной разделки полотна конвейерной ленты используется специальный профессиональный нож с регулируемым и фиксируемым лезвием. Это позволяет как прорезать на нужную глубину до определенного тканевого слоя, так и отрезать полотно ленты полностью.

    «Вулкан», «Вулкан» Круг

    3. Для последующего точно выравнивания по шаблону после разделки шаблон № 2 прикладывается перпендикулярно оси ленты с отступом от края около 10-20 мм и надрезаются тканевые слои.

    «Вулкан», «Вулкан» Круг

    4. С помощью специального ножа тканевые слои ленты подрезаются с обоих краев на расстояние 100 мм.

    «Вулкан», «Вулкан» Круг

    5. Затем полотно ленты прижимается винтами к основанию, либо удерживается с помощью дополнительных средств (вручную или с помощью струбцины), а подрезанные слои отрываются с помощью устройства снятия обкладок полотна (вилка намоточная или валик, ключ трещетка).

    «Вулкан», «Вулкан» Круг

    6. Далее шаблон № 2 укладывается на образовавшуюся ступень вплотную к подрезанным слоям, а излишек последнего тканевого слоя отрезается. Благодаря данному способу отрезания обеспечивается наиболее прямолинейный край ленты.

    «Вулкан», «Вулкан» Круг

    7. На следующем этапе надрезаются тканевые слои по шаблону №1, имеющему большую ширину, после чего слои ленты подрезаются на расстояние 100 мм с обеих сторон и отрываются при помощи намоточной вилки.

    «Вулкан», «Вулкан» Круг

    8. На третьем этапе, так же как и на первом, для разметки используется шаблон №2. Лента надрезается ножом на глубину резиновой обкладки, не прорезая корд.

    «Вулкан», «Вулкан» Круг

    9. Края резиновой обкладки подрезаются ножом и обкладка снимается с помощью устройства снятия обкладок полотна (вилка намоточная или валик, ключ трещетка).

    «Вулкан», «Вулкан» Круг

    10. Аналогично разделывается вторая часть соединяемого полотна.

    Разметка конвейерной ленты на ступени

    11. Подготовленные концы ленты накладываются друг на друга, выравниваются по линиям разрезов, одновременно соблюдая соосность, и временно крепятся к основанию для предотвращения смещения.

    «Вулкан», «Вулкан» Круг

    «Вулкан», «Вулкан» Круг

    12. С помощью универсальных шаблонов сверлом 5,5 высверливаются отверстия под соединительные элементы на всю ширину ленточного полотна.

    «Вулкан», «Вулкан» Круг

    13. Винты с наложенными верхними прижимными шайбами вворачиваются во все просверленные отверстия насквозь.

    «Вулкан», «Вулкан» Круг

    «Вулкан», «Вулкан» Круг

    14. Следующим этапом снизу на винты навинчиваются нижние шайбы. Винты затягиваются от середины полотна ленты в обоих направлениях до момента, пока шайбы не спрячутся в обкладку полотна. Затягивание винтов также возможно ручным реверсивным устройством затяжки винтов с быстрозажимным патроном.

    «Вулкан», «Вулкан» Круг

    «Вулкан», «Вулкан» Круг

    15. На заключительном этапе монтажа соединения торчащие излишки винтов отламываются при помощи специального ломателя, что приводит к обламыванию винта заподлицо с гайкой. При таком способе соединения обеспечена прочность стыка, позволяющая соединять ленты с прочностью до 2000 кН/м, что подтверждается лабораторными испытаниями с различными типами полотен разных производителей.

    «Вулкан», «Вулкан» Круг

    «Вулкан», «Вулкан» Круг

    Винты и прижимные шайбы расположены в полотне ленты так, что ни один из элементов соединения не выступает за поверхность полотна. Это позволяет полотну ленты оставаться идеально ровным. В зависимости от нагрузки и длинны конвейера рекомендуются различные варианты сшивки: наиболее прочный, состоящий из семи рядов, и «легкий» стык из четырех рядов соединений (согласно приведенным выше схемам установки), и специальный, десяти рядный стык, для соединений полотна прочностью свыше 2000 кН/м на конвейерах, работающих с углом наклона более 10 градусов, предназначенных для перевозки людей. Представленное соединение (ступенчатость, расстояние между соединителями, способ монтажа) являются решением, рекомендованным к применению. Преимуществом соединения являются расположенные друг против друга выпуклости, обеспечивающие эффективное прилегание шайб к ленте за счет многоточечного воздействия силы сжатия на большую поверхность ленты.

    Сшивка, выполненная при помощи этого соединения, не разрушает чистителей, а также не вызывает повреждений магистральных роликов, приводных и натяжных барабанов, в том числе футерованных резиной.

    Одним из преимуществ соединения «Вулкан», в отличие от других механических соединений, является его ремонтопригодность. Если в процессе эксплуатации какой либо из элементов разрушился, он легко заменяется при первой же остановке на техническое обслуживание конвейера запасным элементом, входящим в комплект. Тем самым неограниченно продлевается срок эксплуатации всего соединения. Выполнение сшивки при помощи соединения «Вулкан» значительно дешевле, проще и требует намного меньше затрат времени, чем выполнение вулканизированных и клеевых соединений при аналогичных функциональных возможностях. Несмотря на то, что сшивка является соединением ленты, выполненным "внахлест", требуется очень короткий отрезок полотна ленты для его выполнения - от 140 до 475 мм. Время изготовления одного соединения - до 3 часов. Прочность соединения «Вулкан» на разрыв составляет 60% от фактической прочности полотна, что подтверждено многочисленными лабораторными испытаниями.

    Оригинальная продукция «СПК СТЫК» - «Вулкан», «Вулкан» Круг, «Вулкан» Блиц, «Вулкан» Блиц Мини, «Вулкан» Монолит, «Вулкан» Заря

    «Вулкан» @centrobelt

    Характеристики
    Материал
    сталь
    Тип соединителя
    Неразъемные соединители
    Толщина ленты, мм
    8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20
    Прочность, Н/мм
    1000, 1250, 1400, 1600, 2000
    min. Ø барабана, мм
    500
    Торговая марка
    ВУЛКАН
    Вес
    8.8 кг
    Отзывы

    Loading...
    Инструкция

    Руководство по установке соединителей «Вулкан» и «Вулкан» - Круг

    Оригинальная продукция «СПК СТЫК» - «Вулкан», «Вулкан» Круг, «Вулкан» Блиц, «Вулкан» Блиц Мини, «Вулкан» Монолит, «Вулкан» Заря

    «Вулкан» @centrobelt

    Схемы стыковки

    Десятирядный стык

    Схема стыковки конвейерной ленты прочностью до 2500 Н/мм включительно

    «Вулкан» Круг

    Ширина конвейерной ленты Количество элементов
    1200 264
    1400 308
    1600 352

    Семирядный стык

    Схема стыковки конвейерной ленты прочностью до 2000 Н/мм включительно

    «Вулкан» Круг

    Ширина конвейерной ленты Количество элементов
    1000 160
    1200 188
    1400 219

    Пятирядный стык

    Схема стыковки конвейерной ленты прочностью до 1250 Н/мм включительно

    «Вулкан» Круг

    Ширина конвейерной ленты Количество элементов
    800 92
    1000 115
    1200 138
    Для конвейерной ленты прочностью до 1000 Н/мм включительно, можно использовать упрощенный 4-ти рядный стык (2 ступени по 70 мм). Схемы соединения (ступенчатость, расстояние между соединителями) являются решением, рекомендованным к применению для достижения максимальных эксплуатационных показателей механического стыкового соединения «Вулкан».

    Оригинальная продукция «СПК СТЫК» - «Вулкан», «Вулкан» Круг, «Вулкан» Блиц, «Вулкан» Блиц Мини, «Вулкан» Монолит, «Вулкан» Заря

    «Вулкан» @centrobelt

    Оригинальная продукция «СПК СТЫК» - «Вулкан», «Вулкан» Круг, «Вулкан» Блиц, «Вулкан» Блиц Мини, «Вулкан» Монолит, «Вулкан» Заря

    «Вулкан» @centrobelt

    Преимущества

    Механические соединители «Вулкан» - Круг

    Стыковое соединение «Вулкан» - Круг применяется для стыковки и ремонта резинотканевых многопрокладочных лент, независимо от числа тканевых прокладок, с толщиной полотна от 8 до 20 мм и широко используется на проходческих и очистных работах, на магистральных, высоконагруженных и грузолюдских конвейерах.

    Наибольшее применение данное стыковое соединение получило на ленточных конвейерах промышленных предприятий, обогатительных фабриках, карьерах, разрезах, подземных рудниках и угольных шахтах, в том числе опасных по газу и пыли.

    Особенности соединителей «Вулкан» - Круг

    • Механическое стыковое соединение «Вулкан» - Круг имеет круглую профилированную форму прижимных пластин с элементами перфорации.

    • Каждый отдельный элемент стыкового соединения «Вулкан» - Круг состоит из двух прижимных перфорированных пластин со сквозными отверстиями и соединительного винта. В нижней перфорированной прижимной пластине запрессована гайка.

    • Принцип работы механического соединения «Вулкан» - Круг заключается в обеспечении расчетного усилия сдавливания винтами ленточного полотна в месте соединения с помощью верхних и нижних прижимных перфорированных элементов, установленных в определенном порядке воздействующих на соединяемые концы ленточного полотна со ступенчатой разделкой, исключающем просечки полотна между прижимной площадью соединителей в одной плоскости.

    За счет своей вогнутой конструкции «Вулкан» - Круг, при затяжке и погружении элементов соединения в тело ленточного полотна, позволяет равномерно распределять под собой резиновую обкладку. Элементы перфорации на прижимных пластинах обеспечивают выход лишней резины из отверстий, тем самым позволяя максимально погрузить элементы соединения в обкладку ленточного полотна. Округлая форма нижней части ребер предотвращает эффект прорезания обкладки.

    Механическое соединение «Вулкан» - Круг позволяет уменьшить эффект раздавливания и деформации ленточного полотна, а также дает возможность использования соединения для стыковки «тонких» ленточных полотен толщиной от 8 мм. Имея профилированную форму и дополнительные ребра жесткости стыковое соединение «Вулкан» - Круг позволяет предотвратить эффект выгибания и диагональной деформации шайб, при затяжке не менее 150 Нм.

    Округленные формы шайбы и отсутствие на них углов позволяет, при износе ленточного полотна обеспечить плавное прохождение элементов конвейера, таких как: очистители, ролики, барабаны, в том числе футерованные.

    Механическое соединение «Вулкан» - Круг позволило увеличить прочностные характеристики стыков конвейерных лент и является самым эффективным способом стыковки полотен с разрывным усилием до 2500 кН/м на конвейерах с углом наклона до 18°.

    Прочность и надежность механического стыкового соединения конвейерных лент «Вулкан» - Круг обеспечивается за счет расчетного усилия сдавливания винтами ленточного полотна в месте соединения с помощью верхних и нижних прижимных пластин, установленных в определенном порядке, воздействующих на соединяемые концы ленточного полотна, исключающему просечки полотна между прижимной площадью соединителей в одной плоскости. Это достигается путем использования ступенчатой разделки концов конвейерной ленты и использованием специальных шаблонов для монтажа соединения.

    Размеры соединителей «Вулкан» - Круг

    Диметр шайбы 28 мм
    Толщина шайбы 2.5 мм
    Диаметр винта М6

    Характеристики соединителей «Вулкан» - Круг

    Типоразмер болтового соединения «Вулкан» - Круг выбирается в зависимости от толщины конвейерной ленты, её прочности и диаметра приводного барабана конвейера

    Толщина соединяемой ленты от 8 мм
    Прочность ленты до 2500 Н/мм
    min. Ø барабана от 300 мм

    Совместимость механических соединителей «Вулкан» - Круг с системами очистки конвейерных лент

    При правильном монтаже стыкового соединения соединительные элементы «Вулкан» - Круг не выступают над поверхностью конвейерной ленты, что уменьшает риск вырывания соединителей из полотна ленты при контакте со скребками очистителями, жесткими пересыпами, возможными неисправными элементами ленточного става. Элементы стыкового соединения не вызывают повреждений магистральных роликов, приводных, натяжных и отклоняющих барабанов конвейеров, скребковых очистителей с ножами из полиуретана.

    Особенности соединителей «Вулкан» - Круг

    • Холоднокатанная сталь. Использование качественной холоднокатаной стали для изготовлении шайб «Вулкан» - Круг обеспечивает их высокую стойкость к износу
    • Высокий класс прочности винта и гайки. Для предотвращения обламывания винта, срезания резьбы в теле винта или гайки используется класс прочности винта 10,9 и гайки 10.0
    • Винт с потайной головкой с внутренним шлицем TORX Т30, позволяет прикладывать большой крутящий момент (не менее 150 кН/м), обеспечивая максимальную силу затяжки и повышенную надежность соединения
    Универсальность механического соединения «Вулкан» - Круг позволяет применять его для соединения ленточных полотен разных типов, разной толщины, разных производителей как между собой так при соединении в различных сочетаниях.

    Минимально рекомендуемые диаметры барабанов для соединителей «Вулкан» - Круг

    Как и для любых механических соединителей, для «Вулкан» - Круг существуют рекомендации по минимальным диаметрам приводных барабанов.

    Схема стыковки Прочность ленты Ø барабана
    5 рядов 1250 Н/мм > 300 мм
    7 рядов 2000 Н/мм > 400 мм
    10 рядов 2500 Н/мм > 500 мм

    Комплект поставки соединителей «Вулкан» - Круг 100/1250

    шайба круглая верхняя 120 шт.
    шайба круглая нижняя с гайкой 120 шт.
    винт М6*50 120 шт.
    бита TORX T30 1 шт.
    сверло Ø 5,5 мм 1 шт.

    Комплект поставки соединителей «Вулкан» - Круг 120/1600

    шайба круглая верхняя 200 шт.
    шайба круглая нижняя с гайкой 200 шт.
    винт М6*50 200 шт.
    бита TORX T30 1 шт.
    сверло Ø 5,5 мм 1 шт.

    Комплект поставки соединителей «Вулкан» - Круг 120/2500

    шайба круглая верхняя 276 шт.
    шайба круглая нижняя с гайкой 276 шт.
    винт М6*50 276 шт.
    бита TORX T30 1 шт.
    сверло Ø 5,5 мм 1 шт.

    Схемы установки соединителей «Вулкан» - Круг

    В зависимости от нагрузки и длины конвейера рекомендуются различные варианты стыковки транспортерной ленты соединителями «Вулкан» - Круг

    легкий стык 4 ряда
    стандартный стык 5 рядов
    прочный стык 7 рядов
    сверхпрочный стык 10 рядов
    7-ми рядный стык является наиболее прочным и рекомендуется к применению, как более надежный, однако, для коротких (<50 м.) конвейеров (перегружателей) с небольшим диаметром барабанов, установка 7-ми рядного стыка не целесообразна. В таких случаях устанавливается 5-ти рядный стык. Подробные схемы соединения (ступенчатость, расстояние между соединителями) являются решением, рекомендованным к применению для достижения максимальных эксплуатационных показателей механического стыкового соединения.

    «Вулкан» - Круг схема установки в 5 рядов

    Ширина конвейерной ленты Количество элементов
    800 92
    1000 115
    1200 138

    «Вулкан» - Круг схема установки в 7 рядов

    Ширина конвейерной ленты Количество элементов
    1000 160
    1200 188
    1400 219

    «Вулкан» - Круг схема установки в 10 рядов

    Ширина конвейерной ленты Количество элементов
    1200 264
    1400 308
    1600 352

    Преимущества механических соединителей «Вулкан» - Круг

    • Монтаж стыка возможен в любом месте и в любых условиях, в том числе и при отрицательных температурах окружающей среды
    • Требуется очень короткий отрезок полотна конвейерной ленты для стыка - от 140 до 475 мм;
    • Выполнение соединения конвейерной ленты при помощи механических соединителей «Вулкан» - Круг значительно дешевле, проще и требует намного меньше затрат времени, чем изготовление вулканизированных и клеевых соединений при аналогичных функциональных возможностях;
    • Прочность соединения «Вулкан» - Круг на разрыв составляет 62% от фактической прочности конвейерной ленты.
    • Устойчивая работа в тяжелых и обводненных условиях, на горячем производстве;
    • Соединение исключает просыпания транспортируемого материала;
    • Прочность соединения более 60% от фактической разрывной прочности ленты;
    • Возможность применения на изношенных полотнах;
    • Ремонтопригодность - является одним из существенных преимуществ соединения «Вулкан» - Круг, в отличие от других механических соединений. Если в процессе эксплуатации какой либо из элементов разрушился, он легко заменяется при первой же остановке на техническое обслуживание конвейера запасным элементом, входящим в комплект. Тем самым неограниченно продлевается срок эксплуатации всего стыкового соединения.

    Комплект инструмента общепромышленный для монтажа стыкового соединения «ВУЛКАН» (КИМВ-002.005.ОП)

    Для установки стыкового соединения «Вулкан» - Круг предлагаются комплекты специального инструмента КИМВ в которые входят:

    • Шаблон №1 широкий 1200х125 (складной) - 1 шт.
    • Шаблон №2 узкий 1200х70 (складной) - 1 шт.
    • Ключ специальный (для круглой шайбы)-1 шт.
    • Ключ специальный (для квадратной шайбы)-1 шт.
    • Обламыватель винтов - 2 шт.
    • Нож специальный с регулированным и фиксированным лезвием - 2 шт.
    • Устройство снятия обкладок полотна (вилка намоточная) - 1 шт.
    • Ручное реверсивное устройство затяжки винтов с быстрозажимным патроном 1 шт.
    • Аккумуляторное устройство затяжки винтов, 150 н/м, общепромышленное (ударное), с двумя аккумуляторами и зарядным устройством - 1 шт.
    • Рюкзак для переноски инструмента и комплекта стыкового соединения - 1 шт.

    ¹ Инструмент доступен в различных модификациях: КИМВ-001.005.ОП (в комплекте 2 шуруповерта), КИМВ-002.005.ОП (в комплекте 1 шуруповерт), КИМВ-003.001.РВ (в комплекте 1 взрывобезопасный шуруповерт). Возможно приобретение как полных комплектов, так и отдельных позиций.

    Оригинальная продукция «СПК СТЫК» - «Вулкан», «Вулкан» Круг, «Вулкан» Блиц, «Вулкан» Блиц Мини, «Вулкан» Монолит, «Вулкан» Заря

    «Вулкан» @centrobelt
