Футеровка барабана взаимозаменяемыми элементами SLIDE-LAG®

Футеровка SLIDE-LAG незаменима для барабанов установленных в труднодоступных местах, где демонтаж очень сложен из-за приводного механизма, перегородок или высоты расположения, необходимы для автоматизированных конвейерных систем, приоритетом которых является именно непрерывная транспортировка материала. Минимум затрат времени на футерование барабана!

Накладки SLIDE-LAG® Majicap легко и быстро снимаются и устанавливаются, футеровка становится несложным техническим обслуживанием барабана ленточного конвейера или нории без привлечения сторонних подрядчиков.

Система футеровки барабанов SLIDE-LAG® Majicap может быть использована для всех типов барабанов ленточного конвейера - приводные, натяжные, отклоняющие. Отличная передача тягового усилия, простота монтажа, долгий срок службы.

1. Футеровочная резина 12 мм с протектором
2. Стальное основание 2 мм
3. Поверхность барабана конвейера
4. Приварная направляющая планка

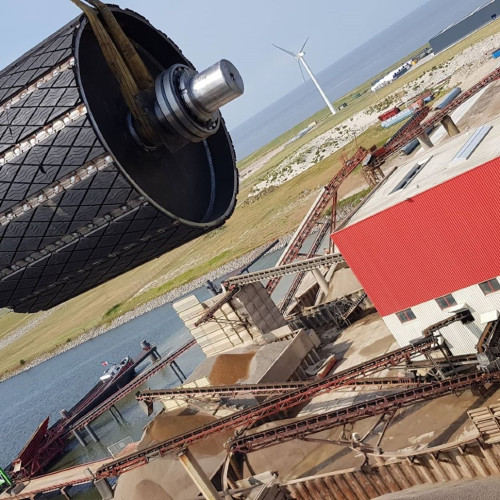

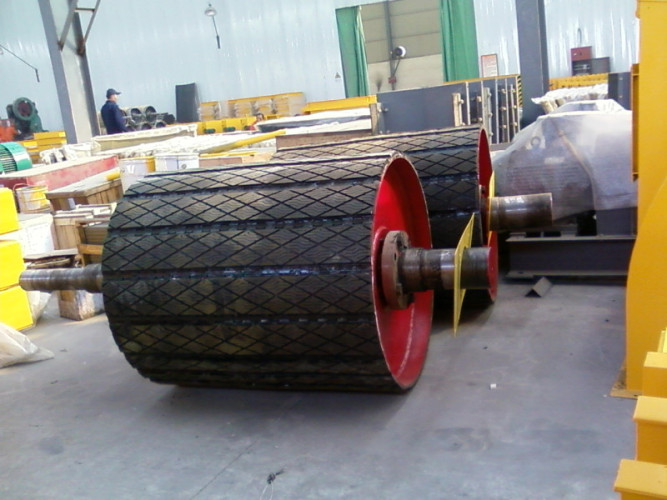

Настоящая футеровка барабанов SLIDE-LAG® Majicap

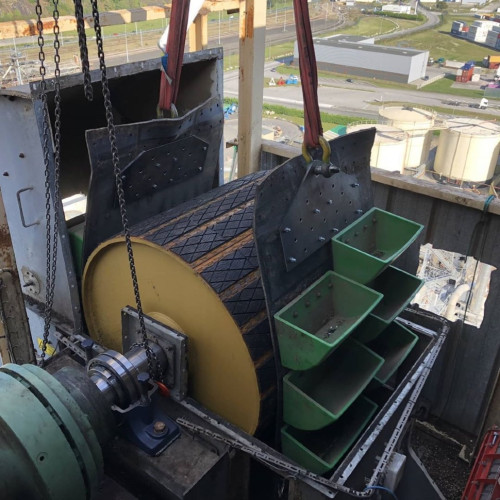

Футеровка SLIDE-LAG® не требует демонтажа барабана: установка производится на месте. Это полностью обновляемое покрытие состоит из изнашиваемых элементов, предназначенных для сохранения и улучшения характеристик барабана, на котором они устанавливаются.

Резиновое профилированное покрытие толщиной 12 мм производится методом горячей вулканизации на стальной пластине (сталь Corten или нержавеющая) толщиной 2 мм, так что толщина готового изделия составляет 14 мм.

Накладки SLIDE-LAG® изготовлены из специальной износостойкой резины целиком вулканизированной под высоким давлением на стальной пластине, которая заранее загнута под диаметр Вашего барабана. Это нейтрализует внутренние напряжения в накладке и дает максимальную прочность сцепления резины с металлом. Использование резины с высокой плотностью, обеспечивает значительный срок службы.

Стандартные размеры накладок и направляющих SLIDE-LAG®

SLIDE-LAG® S	135 мм x 1830 мм
SLIDE-LAG® L	142 мм x 1830 мм
SLIDE-LAG® GS	17,5 мм х 1830 мм
SLIDE-LAG® GD	20 мм х 1830 мм
EDGE-CROWN S	135 мм x 250 мм
EDGE-CROWN L	142 мм x 250 мм
BOR S	135 мм x 250 мм
BOR L	142 мм x 250 мм
SLIDE-LAG® HD S	135 мм x 510 мм
SLIDE-LAG® HD L	142 мм x 510 мм

* Ширина накладок SLIDE-LAG® S или L выбирается в зависимости от диаметра барабана. Данные значения ширины выбраны не случайно, т.к. именно они подходят для барабанов любого диаметра.

Каждая накладка SLIDE-LAG® прокатывается на заводе Majicap во Франции на специальном станке для точного соответствия диаметру конкретного барабана. Эта операция обязательна и необходима для идеального согласования накладок с диаметром барабана, при этом облегчается также их укладка под направляющие.

---

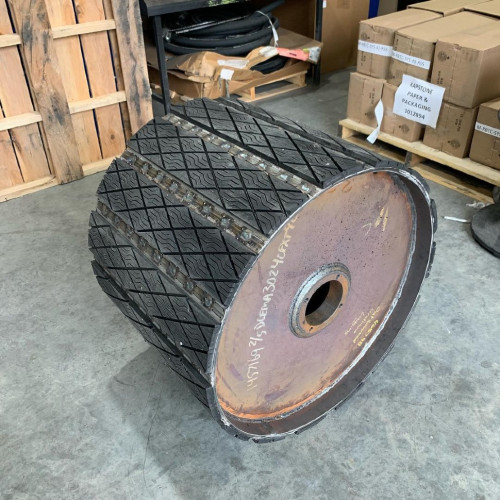

Приварные направляющие SLIDE-LAG® Steel Retainer

Направляющие обеспечивают скольжение планок SLIDE-LAG®. Они привариваются к поверхности барабана с помощью сварки. Пластины футеровки SLIDE-LAG® скользят между двумя направляющими и легко снимаются и вставляются. Выпускаются двойные Double Steel Retainer (GD) ширина прилегающей к барабану части 20 мм и одинарные направляющие Single Steel Retainer (GS) ширина прилегающей к барабану части 17,5 мм и единой стандартной длины 1830 мм. Толщина металла направляющей 2 мм, материал - сталь или нержавеющая сталь по запросу.

---

Дополнительные элементы футеровки

Как правило, в большинстве случаев, футеровка барабанов выполняется стандартными накладками SLIDE-LAG® из резины высшего качества GRM 2311 подходящей для всех областей применения. Кроме того, для предания барабану бочкообразной формы и лучшего центрирования конвейерной ленты или при повышенном износе футеровки по краям барабана на некоторых транспортерах - дополнительно предлагаются специальные накладки EDGE-CROWN и BOR.

• Накладки EDGE-CROWN: деталь длиной 250 мм с убывающей толщиной, профилированная износостойкая резина, ширина 135 мм (символ "S") или 142 мм (символ "L"). Предназначены для преобразования барабана в трапециевидную форму. Это способствует прямолинейности хода конвейерной ленты и позволяет идеально отцентрировать транспортер. Накладки EDGE-CROWN укладываются по краям барабана, а центральная часть барабана футеруется стандартными накладками SLIDE-LAG®. Накладка EDGE-CROWN имеет два значения ширины: 135 мм (размер S) и 142 мм (размер L).

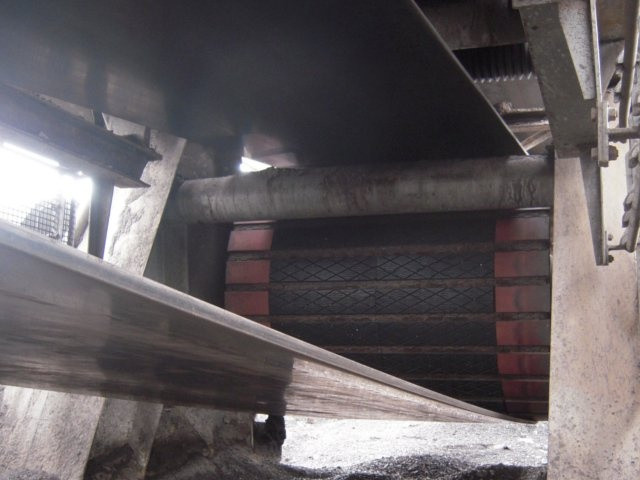

• Накладки BOR: деталь длиной 250 мм, без структуры, с гладкой поверхностью, специальная красная износостойкая резина шириной 135 мм (символ "S") или 142 мм (символ "L"). Эти особые элементы на краях барабана выполнены из специальной износостойкой резины красного цвета. Накладки BOR укладываются по краям барабана, так как в некоторых случаях это самая изнашиваемая область. Центральная часть барабана футеруется стандартными накладками SLIDE-LAG®. Накладка BOR имеет два значения ширины: 135 мм (размер S) и 142 мм (размер L).

Накладка SLIDE-LAG® HD 16 мм для тяжелых условий эксплуатации

Хотя, по существу, накладка SLIDE-LAG® – деталь изнашиваемая, ее толщина и прочность оказались предметом особых требований. Для тяжелых условий эксплуатации предлагаются накладки SLIDE-LAG® HD.
Они меньше стандартных – их длина равна 510 мм вместо 1830 мм, но толщина резины равна 16 мм, а не 12 мм. За счет этого достигается увеличение срока их службы.

---

Характеристики резиновых смесей, используемых в производстве SLIDE-LAG®

• Износостойкая резина SBR, твердость: 55° +/- 5° по Шору A, максимальная температура эксплуатации +60° C

• Резина NBR, твердость: 55° +/- 5° по Шору A, устойчивая к маслам (также можно использовать полихлоропреновую резину GRM2311)

• Резина полихлоропреновая GRM2311, самозатухающая ISO 340 и антистатическая ISO 340, твердость 70° по Шору A, максимальная температура эксплуатации +90° C

• Мягкая резина Parablond, твердость 40° +/- 5° по Шору A

Преимущества применения футеровки барабанов SLIDE-LAG®

Простой монтаж футеровки барабанов прямо на конвейере

Для установки футеровки барабанов SLIDE-LAG® не требуется привлечение подрядчиков, ее легко выполнить своими силами. Работы по футеровке SLIDE-LAG® не ограничены погодными условиями и температурой окружающей среды, как при холодной вулканизации. Сварочные работы можно выполнять в любое время года. По мере износа отдельных элементов футеровку также легко заменить на новую.

Самоочистка футеровки SLIDE-LAG®

Специальная комбинация диагональных прорезей на резиновой поверхности и расстояние между рядами накладок на барабане позволяют удалять частицы транспортируемого материала и влаги из области сцепления конвейерной ленты с футеровкой, что обеспечивает превосходную передачу тягового усилия. Никаких пробуксовок!

Срок службы футеровки SLIDE-LAG®

Если исключить отдельные редкие случаи (неправильное натяжение ленты, установка барабана неподходящего диаметра), срок службы футеровки SLIDE-LAG® – один из самых длительных среди всех систем футеровки барабанов, представленных на рынке. Нередко футеровка SLIDE-LAG® от Majicap работает более пяти лет.

Продолжительность использования, по нашим наблюдениям, колеблется обычно в пределах от 6 месяцев до 5 лет. В первом случае имеют место особо тяжелые условия эксплуатации, лента движется 24 часа в сутки. Во втором случае условия можно считать «нормальными», когда транспортер работает только 5 рабочих дней, а 2 суток выключен.

На срок службы футеровки SLIDE-LAG® могут влиять несколько факторов: выбран несоответствующий диаметр барабана; неправильно отрегулировано натяжение ленты; частые и слишком резкие запуски и остановки.

Отслоение резины от стальной пластины случается чрезвычайно редко, оно практически исключено. Резина не клеится к стальной пластине в холодном состоянии. Футеровка SLIDE-LAG® – это сырые заготовки, которые вулканизируются под давлением: время вулканизации составляет от 12 до 25 минут. Стальная пластина обезжиривается, шлифуется песком и покрывается с двух сторон клеящими накладками, которые в процессе вулканизации обеспечивают жесткое соединение покрытия с пластиной. Все этапы строго контролируются.

---

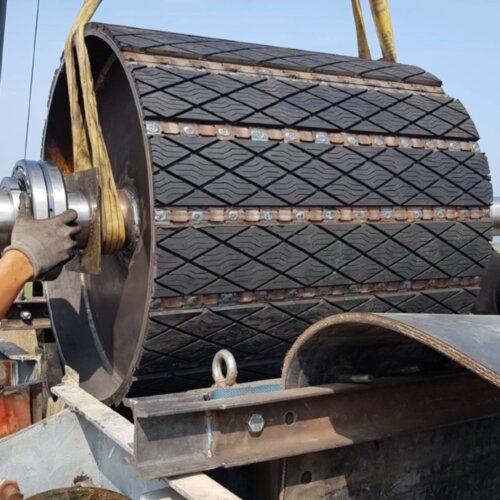

Краткая инструкция по установке футеровки барабанов SLIDE-LAG®

---

1. Снимите барабан со става конвейера и очистите его поверхность от коррозии и загрязнений.
2. Установите одиночную стопорную планку GS параллельно оси барабана и при помощи сварки зафиксируйте на барабане. Начиная от центра заварите 3-5 отверстий.
3. Вставьте накладку SLIDE-LAG® под стопор и зафиксируйте двойную стопорную планку GD.
4. Продолжайте данную операцию по всей поверхности барабана.

Внимание! Внимательно следите за тем, чтобы каждая накладка SLIDE-LAG® равномерно и полностью заходила под стопоры планок и плотно прилегала к поверхности барабана!

5. Заварите все отверстия стопорных планок, избегайте чрезмерного нагрева, чтобы не повредить резину.
6. Зафиксируйте каждый ряд накладок SLIDE-LAG® точечной сваркой по краям барабана.

Пример расчета необходимого количества комплектующих SLIDE-LAG® для футеровки барабана :

Допустим, наружный диаметр Ø500 мм

Всегда начинаем с установки одиночной стопорной планки и заканчиваем одиночной стопорной планкой.

Определяем длину окружности: 500 x 3,14 = 1,570 мм
(1) Накладка SLIDE-LAG® тип S:
135 мм x 10 = 1,350 мм
(2) Двойная стопорная планка:
20 мм x 9 = 180 мм
(3) Одинарная стопорная планка:
17,5 мм x 2 = 35 мм

Суммируем полученные значения (1) + (2) + (3)

1,350 + 180 + 35 мм = 1,565 мм

Проверяем корректность вычислений: 1,570 - 1,565 = +5 мм. Результат всегда должен быть плюсом и как можно меньше.

Обратите внимание:
После установки футеровки барабанов SLIDE-LAG® на барабан с наружным диаметром Ø500 мм, диаметр увеличится до 528 мм

---
