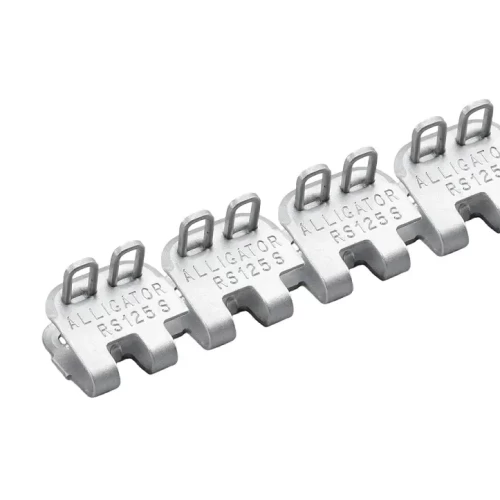

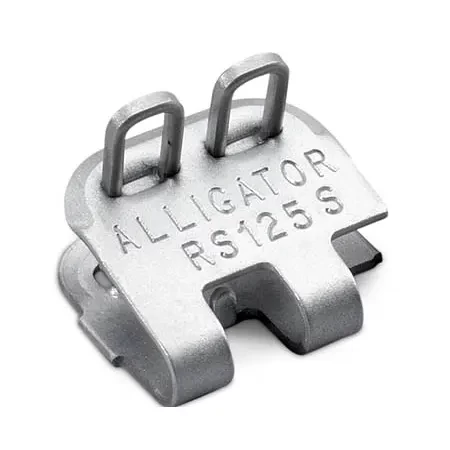

Alligator® Ready Set™ RS125S RS125SJ40/1000NCS
В разъемных соединителях Flexco® Alligator® Ready Set™ для стыковки конвейерных лент используются полосы замков с предварительно вставленными скобами, которые позволяют сократить время установки. Flexco® Alligator® Ready Set™ - прочное и долговечное соединение стойкое к ударному воздействию и износу.
Механические разъёмные соединители Alligator® Ready Set™ RS125S для соединения лент толщиной от 3,2 до 4,8 мм
Области применения Alligator® Ready Set™ RS125S
Соединительные замки для транспортерной ленты Alligator® Ready Set™ RS125S подходят для легкого и среднего режима работы, включая следующие области применения:
- Упаковка и транспортировка багажа
- Транспортировка упакованных товаров
- Сельскохозяйственные продукты
- Пищевые продукты
Основные характеристики Alligator® Ready Set™ RS125S
Толщина ленты | от 3,2 мм до 4,8 мм |
Длина скоб | 11,4 мм |
Диаметр соединительного стержня | 3,6 мм |
Минимальный диаметр барабана | 75 мм |
Максимальное натяжение ленты | 160 PIW |
Прочность ленты ≤ | 280 Н/мм |
Материал соединителей | нержавеющая сталь |
* В случае, если лента толще допустимого значения, а прочие показатели соответствуют типу замка, необходимо снять часть обкладки вплоть до тканевого каркаса, это также поможет снизить абразивный износ стыкового соединения в процессе эксплуатации.
Комплектность поставки J-BOX RS125S RS125SJ40/1000NCS
- 8 полос соединителей (длина полосы всегда немного короче, чем ширина соответствующей ленты)
- 4 соединительных стержня NCS1 диаметром 3,6 мм
- шайбы для фиксации стержня
Преимущества Alligator® Ready Set™ RS125S
- Механический стык Alligator® Ready Set™ RS125S достаточно прочный и устойчивый к ударным нагрузкам и абразивному износу
- Скошенная передняя кромка замка Alligator® Ready Set™ RS125S для обеспечения плавного стыкового соединения без выступающих частей
- Соединители Alligator® Ready Set™ RS125S поставляются с предварительно вставленными скобами в полосах на ширину конвейерной ленты для удобства установки
Варианты исполнения Alligator® Ready Set™ RS125
Для разных условий эксплуатации соединители Alligator® Ready Set™ RS125 предлагаются из стали или нержавеющей стали.
Сталь | Стандартный материал механических соединителей Alligator® Ready Set™, подходящий для большинства применений. Гальванизированное покрытие повышает коррозионную стойкость. |
Нержавеющая сталь серии 316 | Обеспечивает дополнительную защиту от истирания, магнетизма и коррозии. Прекрасно подходит для задач с высокими санитарными требованиями. |
Таблица выбора соединительного стержня Alligator® Ready Set™
NC1 | Стальной кабель с нейлоновым покрытием | Нейлоновое покрытие обеспечивает дополнительную защиту от коррозии и упрощает установку соединительного стержня |
NCS1 | Кабель из нержавеющей стали с нейлоновым покрытием | Обеспечивает дополнительную защиту от коррозии |
SP1 | Пружинная проволока из стали | Предназначена для конвейеров с плоской лентой, использующихся для транспортировки абразивных или песчаных материалов |
SS1 | Пружинная проволока из нержавеющей стали | Используется с замками из нержавеющей стали |
¹ Стандартные складские позиции Alligator® RS125 комплектуются стержнями NC1 или NCS1. Специальные стержни SP1, SS1 можно заказать дополнительно.
Как соединить транспортерную ленту соединителями RS125S
Используя специальный инструмент RSC187 или без него, с помощью ударов молотка скобы Alligator® Ready Set™ RS125S проходят сквозь ленту, после чего крестообразно заклепываются, что предотвращает их расклепывание при натяжении ленты. ЦЕНТРОБЕЛТ рекомендует использовать молоток весом 0,45 кг для стандартного пробойника или 0,9 кг для большого пробойника Alligator® Ready Set™ Quad Staple Driver™
Сравнительная таблица размеров соединителей Alligator® Ready Set™
Размер соединителей | RS62 | RS125 | RS187 |
Толщина ленты, мм | 1,5-3,2 | 3,2-4,8 | 4,8-6,4 |
max прочность ленты, Н/мм | 170 | 280 | 350 |
max натяжение, PIW | 100 | 160 | 200 |
min Ø барабана, мм | 50 | 75 | 100 |
Длина скоб, мм | 9,4 | 11,4 | 13,2 |
Диаметр стержня, мм | 2,0 | 3,6 | 4,7 |
* В случае необходимости соединения лент разной толщины, соединители RS125 и RS62 можно соединить с использованием соединительного стержня RS62. При этом должно соблюдаться требование к минимальному диаметру барабана для RS125, а сила натяжения ленты не должна превышать значения для RS62
Инструмент для установки Alligator® Ready Set™
Для установки соединителей Alligator® Ready Set™ используется обычный молоток 0,45 кг и универсальный инструмент RSC187, который надежно удерживает их на ленте в процессе заклепывания и позволяет забивать две скобы одновременно.
Номер заказа | Артикул | Шаговая длина | Вес |
RSC187 | 54626 | 50 | 0,5 |
RSC187-4 | 54627 | 100 | 2,2 |
RSC187-6 | 54628 | 150 | 2,9 |
RSC187-12 | 54629 | 300 | 5,4 |
RSC187-18 | 54713 | 450 | 8,0 |
RSC187-24 | 54631 | 600 | 9,5 |
Комплекты инструментов RSTK4 для установки Alligator® Ready Set™
Комплекты инструментов RSTK4-6 и RSTK4-12 содержат все необходимое для установки систем соединения конвейерных лент Alligator® Ready Set™. Они включает в себя: инструмент RSC187-6 или RSC187-12, пластину для скоб, ручной нож для снятия части обкладки RTBS Skiver, кусачки BN-1 для ленты и молоток One-Lb. Hammer.
Наименование | Номер заказа | Артикул | Вес |
Комплект инструментов Alligator® Ready Set™ 150 мм | RSTK4-6 | 54634 | 9,2 |
Комплект инструментов Alligator® Ready Set™ 300 мм | RSTK4-12 | 54635 | 12,5 |
Дополнительный ящик для инструмента | RSTK-KOFFER STK | 50009 | 2,4 |
Вспомогательные инструменты Flexco® Alligator®
Нож для снятия части обкладки лент RTBS Skiver
Номер заказа | Артикул | Вес |
RTBS | 03239 | 0,1 |
Надежный ручной инструмент для быстрого и аккуратного снятия части обкладки лент, предназначенных для облегченного и среднего режима работы. Обеспечивает более глубокую установку соединителей Alligator® Ready Set™ и уменьшение профиля соединения.
Пластина для установки скоб Alligator® Ready Set™
Номер заказа | Артикул | Вес |
ST-28 | 50249 | 2,2 |
Для получения ровного гладкого стыка используйте пластину для скоб Alligator® Ready Set™. Стальная пластина придает скобам «завершенный» вид. В пластине находятся скрытые отверстия под стержни для простого монтажа.
Резак соединительных стержней Alligator® Ready Set™
Номер заказа | Артикул | Вес |
APC-1 | 50004 | 0,2 |
Используется для легкого и быстрого резания мотка кабеля для соединительных стержней. Обеспечивает ровный разрез без перетертых концов.
Alligator® Ready Set™ Quad Staple Driver™
Номер заказа | Артикул | Вес |
ST6-9 | 50201 | 0,2 |
Большой пробойник Alligator® Ready Set™ Quad Staple Driver™, который позволяет выполнять одновременную установку четырех скоб, что существенно уменьшает время монтажа. Номер заказа: ST6-9
Торговые марки Flexco®, Alligator®, Alligator® Ready Set™, Alligator® Quad Staple Driver™ принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of
Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
Материал | нержавеющая сталь 300 |
Тип соединителя | Alligator® Ready Set™ RS125 |
Толщина ленты, мм | 3.2, 4, 4.8 |
Прочность, Н/мм | 280 |
min. Ø барабана, мм | 75 |
Ширина ленты, мм | 1000 |
Торговая марка | FLEXCO |
Страна регистрации бренда | США |
Вес | 3 кг |
