Купить соединительный замок Аллигатор RS 62 для транспортерной ленты

Оставить отзыв

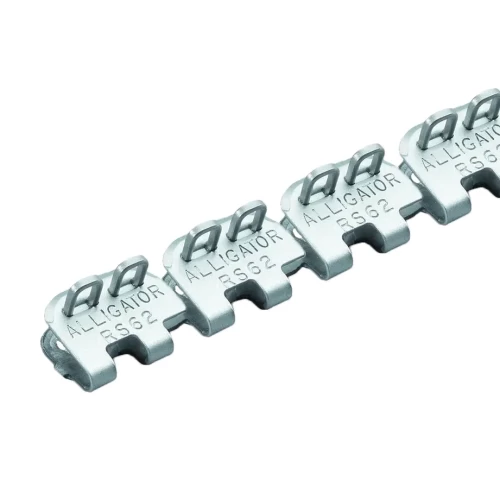

Flexco® Alligator® Ready Set™ Аллигатор RS62J40/1000NC

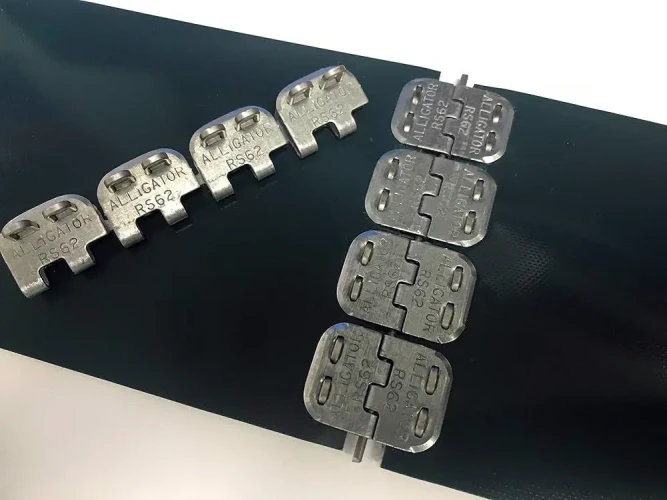

Соединение ПВХ транспортерной ленты соединителями RS62

Бренд:

FLEXCO

Замки Alligator® Ready Set™ RS62 4 комплекта в упаковке для ленты 1000 мм. Материал: сталь. Артикул 54646

Аллигатор RS62J40/1000NC - 0,25 комплекта Аллигатор RS62J40/1000NC

Характеристики

Материал:

сталь

Тип соединителя:

Alligator® Ready Set™ RS62

Толщина ленты, мм:

1.5, 2, 3, 3.2

Прочность, Н/мм:

170

min. Ø барабана, мм:

Смотреть все

Категории

Alligator® Ready Set™ RS62, Alligator® Ready Set™

Артикул: 54646-02554646

Наличие уточняйте

3 453 грн.

Заказ по телефону:+38 (067) 366-00-36

Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.com

Описание

Alligator® Ready Set™ RS62 RS62J40/1000NC

В разъемных соединителях Flexco® Alligator® Ready Set™ для стыковки конвейерных лент используются полосы замков с предварительно вставленными скобами, которые позволяют сократить время установки. Flexco® Alligator® Ready Set™ - прочное и долговечное соединение стойкое к ударному воздействию и износу.

Механические разъёмные соединители Alligator® Ready Set™ RS62 для соединения лент толщиной от 1,5 до 3,2 мм

Области применения Alligator® Ready Set™ RS62

Соединительные замки для транспортерной ленты Alligator® Ready Set™ RS62 подходят для легкого режима работы, включая следующие области применения:

Упаковка и транспортировка багажа
Транспортировка упакованных товаров
Сельскохозяйственные продукты

Основные характеристики Alligator® Ready Set™ RS62

Толщина ленты	1,5 - 3,2 мм
Длина скоб	9,4 мм
Диаметр соединительного стержня	2,0 мм
Минимальный диаметр барабана	50 мм
Максимальное натяжение ленты	100 PIW
Прочность ленты ≤	170 Н/мм
Материал соединителей	сталь

* В случае, если лента толще допустимого значения, а прочие показатели соответствуют типу замка, необходимо снять часть обкладки вплоть до тканевого каркаса, это также поможет снизить абразивный износ стыкового соединения в процессе эксплуатации.

Комплектность поставки J-BOX RS62 RS62J40/1000NC

8 полос соединителей (длина полосы всегда немного короче, чем ширина соответствующей ленты)
4 соединительных стержня NC62 диаметром 2 мм
шайбы для фиксации стержня

Преимущества Alligator® Ready Set™ RS62

Механический стык Alligator® Ready Set™ RS62 достаточно прочный и устойчивый к ударным нагрузкам и абразивному износу
Скошенная передняя кромка замка Alligator® Ready Set™ RS62 для обеспечения плавного стыкового соединения без выступающих частей
Соединители Alligator® Ready Set™ RS62 поставляются с предварительно вставленными скобами в полосах на ширину конвейерной ленты для удобства установки

Варианты исполнения Alligator® Ready Set™ RS62

Для разных условий эксплуатации соединители Alligator® Ready Set™ RS62 предлагаются из стали или нержавеющей стали.

Сталь	Стандартный материал механических соединителей Alligator® Ready Set™, подходящий для большинства применений. Гальванизированное покрытие повышает коррозионную стойкость.
Нержавеющая сталь серии 316	Обеспечивает дополнительную защиту от истирания, магнетизма и коррозии. Прекрасно подходит для задач с высокими санитарными требованиями.

Таблица выбора соединительного стержня Alligator® Ready Set™

NC62	Стальной кабель с нейлоновым покрытием	Нейлоновое покрытие обеспечивает дополнительную защиту от коррозии и упрощает установку соединительного стержня
NCS62	Кабель из нержавеющей стали с нейлоновым покрытием	Обеспечивает дополнительную защиту от коррозии
SP62	Пружинная проволока из стали	Предназначена для конвейеров с плоской лентой, использующихся для транспортировки абразивных или песчаных материалов
SS62	Пружинная проволока из нержавеющей стали	Используется с замками из нержавеющей стали

¹ Стандартные складские позиции Alligator® RS62 комплектуются стержнями NC62 или NCS62. Специальные стержни SP62, SS62 можно заказать дополнительно.

Как соединить транспортерную ленту соединителями RS62

Используя специальный инструмент RSC187 или без него, с помощью ударов молотка скобы Alligator® Ready Set™ RS62 проходят сквозь ленту, после чего крестообразно заклепываются, что предотвращает их расклепывание при натяжении ленты. ЦЕНТРОБЕЛТ рекомендует использовать молоток весом 0,45 кг для стандартного пробойника или 0,9 кг для большого пробойника Alligator® Ready Set™ Quad Staple Driver™

Сравнительная таблица размеров соединителей Alligator® Ready Set™

Размер соединителей	RS62	RS125	RS187
Толщина ленты, мм	1,5-3,2	3,2-4,8	4,8-6,4
max прочность ленты, Н/мм	170	280	350
max натяжение, PIW	100	160	200
min Ø барабана, мм	50	75	100
Длина скоб, мм	9,4	11,4	13,2
Диаметр стержня, мм	2,0	3,6	4,7

* В случае необходимости соединения лент разной толщины, соединители RS62 и RS125 можно соединить с использованием соединительного стержня RS62. При этом должно соблюдаться требование к минимальному диаметру барабана для RS125, а сила натяжения ленты не должна превышать значения для RS62

Инструмент для установки Alligator® Ready Set™

Для установки соединителей Alligator® Ready Set™ используется обычный молоток 0,45 кг и универсальный инструмент RSC187, который надежно удерживает их на ленте в процессе заклепывания и позволяет забивать две скобы одновременно.

Номер заказа	Артикул	Шаговая длина	Вес
RSC187	54626	50	0,5
RSC187-4	54627	100	2,2
RSC187-6	54628	150	2,9
RSC187-12	54629	300	5,4
RSC187-18	54713	450	8,0
RSC187-24	54631	600	9,5

Комплекты инструментов RSTK4 для установки Alligator® Ready Set™

Комплекты инструментов RSTK4-6 и RSTK4-12 содержат все необходимое для установки систем соединения конвейерных лент Alligator® Ready Set™. Они включает в себя: инструмент RSC187-6 или RSC187-12, пластину для скоб, ручной нож для снятия части обкладки RTBS Skiver, кусачки BN-1 для ленты и молоток One-Lb. Hammer.

Наименование	Номер заказа	Артикул	Вес
Комплект инструментов Alligator® Ready Set™ 150 мм	RSTK4-6	54634	9,2
Комплект инструментов Alligator® Ready Set™ 300 мм	RSTK4-12	54635	12,5
Дополнительный ящик для инструмента	RSTK-KOFFER STK	50009	2,4

Вспомогательные инструменты Flexco® Alligator®

Нож для снятия части обкладки лент RTBS Skiver

Номер заказа	Артикул	Вес
RTBS	03239	0,1

Надежный ручной инструмент для быстрого и аккуратного снятия части обкладки лент, предназначенных для облегченного и среднего режима работы. Обеспечивает более глубокую установку соединителей Alligator® Ready Set™ и уменьшение профиля соединения.

Пластина для установки скоб Alligator® Ready Set™

Номер заказа	Артикул	Вес
ST-28	50249	2,2

Для получения ровного гладкого стыка используйте пластину для скоб Alligator® Ready Set™. Стальная пластина придает скобам «завершенный» вид. В пластине находятся скрытые отверстия под стержни для простого монтажа.

Резак соединительных стержней Alligator® Ready Set™

Номер заказа	Артикул	Вес
APC-1	50004	0,2

Используется для легкого и быстрого резания мотка кабеля для соединительных стержней. Обеспечивает ровный разрез без перетертых концов.

Alligator® Ready Set™ Quad Staple Driver™

Номер заказа	Артикул	Вес
ST6-9	50201	0,2

Большой пробойник Alligator® Ready Set™ Quad Staple Driver™, который позволяет выполнять одновременную установку четырех скоб, что существенно уменьшает время монтажа. Номер заказа: ST6-9

Торговые марки Flexco®, Alligator®, Alligator® Ready Set™, Alligator® Quad Staple Driver™ принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)
