Соединители Flexco® Bolt Hinged 375X для конвейерной ленты шириной 1000 мм

Инструкция по установке Flexco® Bolt Hinged

Торговые марки Flexco®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

Выбор механических соединителей для конвейерных лент

Болтовые шарнирные соединители Flexco® Bolt Hinged 375X и 550

Правильная разметка конвейерной ленты для точной обрезки под прямым углом перед установкой механических соединителей

Почему важно снимать часть верхней обкладки конвейерной ленты при установке механических соединителей

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

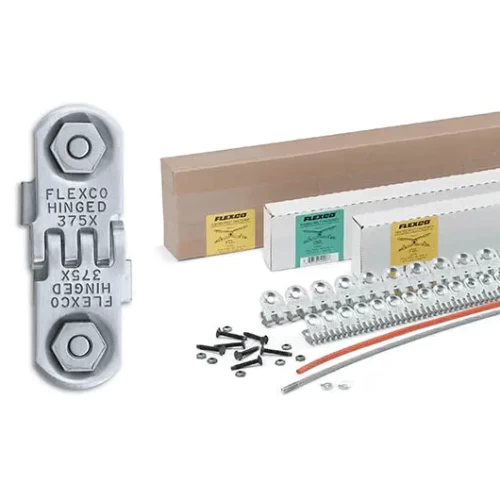

Комплекты соединителей Flexco® 375X

¹ В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

Торговые марки Flexco®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

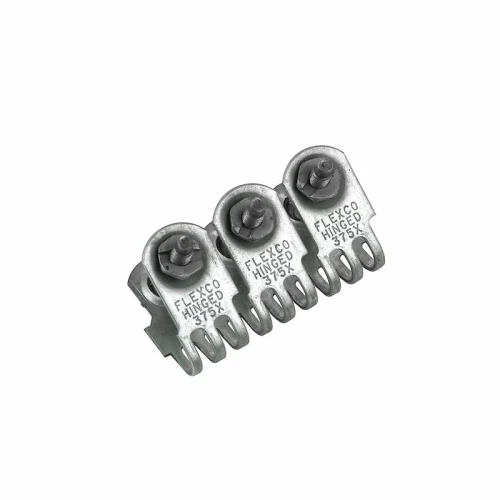

Flexco® Bolt Hinged 375X болтовые разъемные соединители для конвейерных лент

Если для лент используются небольшие барабаны (например, в строительном оборудовании и дорожной технике), болтовые шарнирные соединители Flexco® Bolt Hinged обеспечивают прочность, надежность и легкость монтажа.

Болтовые шарнирные замки Flexco® Bolt Hinged разработаны специально для конвейерного оборудования, где транспортерная лента передвигается по барабанам небольшого диаметра, при этом, исходя из условий использования оборудования и высоких нагрузок, необходимо применять ленту толщиной от 6 мм до 11 мм и прочностью до 500 Н/мм. Такие параметры конвейерной ленты, как правило, встречаются на конусных и роторных дробилках, питателях и дозаторах на бетонных заводах, передвижных сортировочных установках, мобильных конвейерах.

Преимущества болтовых соединителей в шарнирном исполнении

• Подходят для областей применения, в которых необходимо часто изменять длину ленты, соединение можно с легкостью разъединить, просто вытащив соединительный стержень.
• Используются те же удобные ручные или приводные монтажные инструменты, как и для болтовых неразъемных соединителей Flexco®.
• Различные варианты материалов: сталь, нержавеющая сталь, Everdur®.

Типичные области применения соединителей Flexco® Bolt Hinged 375X

• Строительное и дорожное оборудование
• Транспортировка угля, соли и карбоната калия
• Конвейерные ленты отвальных и штабелеукладочных конвейеров
• Другие области применения, предусматривающие барабаны небольшого диаметра

Таблица выбора соединителей Flexco® Bolt Hinged 375X

¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

Описание материалов, из которых изготавливаются механические соединители Flexco® Bolt Hinged 375X

Для оптимальной работы механических соединителей конвейерных лент в разных условиях, Flexco® предлагает различные варианты исполнения пластин: из стали, из нержавеющей стали, из сплавов с особыми свойствами. Определите какой тип материала наиболее подходит для вашей задачи:

1. Сталь оцинкованная - cтандартный материал для изготовления соединителей Flexco®, подходящий для большинства областей применения.
2. Нержавеющая сталь AISI 316 - нержавеющая сталь обеспечивает дополнительную защиту от истирания, магнетизма и коррозии, вызываемой кислотами и другими химическими веществами. Отличный выбор в пользу увеличения эксплуатационного ресурса механического стыка.
3. Everdur® - безыскровой медный сплав разработанный Flexco® для механических соединителей конвейерных лент эксплуатируемых во взрывоопасной среде зерновых элеваторов.

Таблица выбора материала соединителей Flexco® Bolt Hinged

Соединительные стержни для Flexco® Bolt Hinged 375X

Описание	Изображение	Маркировка	Характеристики
Стальной трос с нейлоновым покрытием		NC Ø 6,3	Нейлоновое покрытие защищает от коррозии, упрощает вставку и предотвращает перемещение соединительного стержня. Не рекомендуется использовать во влажной абразивной среде.
Трос из нержавеющей стали с нейлоновым покрытием		NCS Ø 6,3	Используется вместо стержня NC для повышения устойчивости к коррозии.
Неизолированный стальной трос		SC Ø 6,0	Предназначен для транспортировки песчаных или абразивных материалов.
Неизолированный трос из нержавеющей стали серии 300		SSC Ø 6,0	Предназначен для условий, в которых стержни NS и NCS быстро подвергаются коррозии или износу (влажная абразивная среда).
Армированный кабель с нейлоновым покрытием		NAC Ø 6,3	Оболочка из износостойкой армированной стали и нейлоновое покрытие обеспечивают легкую установку и длительный срок службы.
Неизолированный армированный кабель		AC Ø 6,3	Для выдвижных конвейеров, чтобы обеспечить легкое извлечение соединительных стержней.
Неизолированный армированный кабель из нержавеющей стали		ACS Ø 6,3	Обладает такими же преимуществами, как и неизолированный армированный кабель, а также обеспечивает защиту от коррозии.
Бронзовый кабель с нейлоновым покрытием		NB Ø 6,3	Полностью немагнитный соединительный стержень.

СТАНДАРТНЫЕ НАБОРЫ 375X "J" - Box

Основные характеристики Flexco® Bolt Hinged 375X

Материал соединителей: сталь, нержавеющая сталь 300, Everdur®

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

СТАЛЬ

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NC Ø 6,3

НЕРЖАВЕЮЩАЯ СТАЛЬ

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NCS Ø 6,3

EVERDUR®

В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NB Ø 6,3

BULK НАБОРЫ 375X

СТАЛЬ

¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

НЕРЖАВЕЮЩАЯ СТАЛЬ

¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

КРИВОЛИНЕЙНЫЕ ШАБЛОНЫ

Шаблоны не только обеспечивают точное размещение отверстий для болтов, но и имеют специальную криволинейную форму для правильной установки болтовых разъёмных механических соединителей Flexco® Bolt Hinged.

ШАБЛОНЫ 375X

ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Hinged.

Помимо криволинейного шаблона, для монтажа соединителей Flexco® Bolt Hinged необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.
