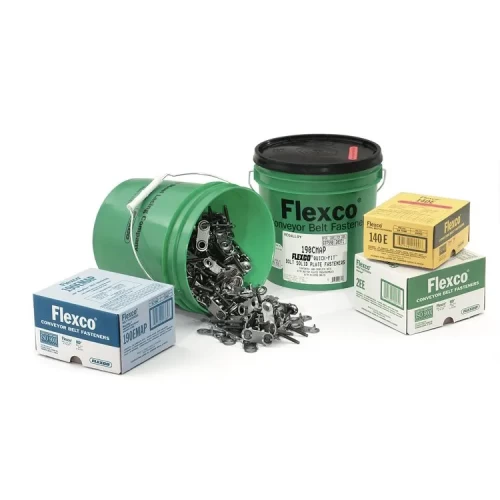

Flexco® Bolt Solid Plate 190Е 25 шт./уп.

Инструкция по установке Flexco® Bolt Solid Plate

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

Общая информация Flexco® Bolt Solid Plate

Сравнение Flexco® Bolt Solid Plate с конкурентами

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

Выбор механических соединителей для конвейерных лент

Почему важно снимать часть верхней обкладки конвейерной ленты при установке механических соединителей

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

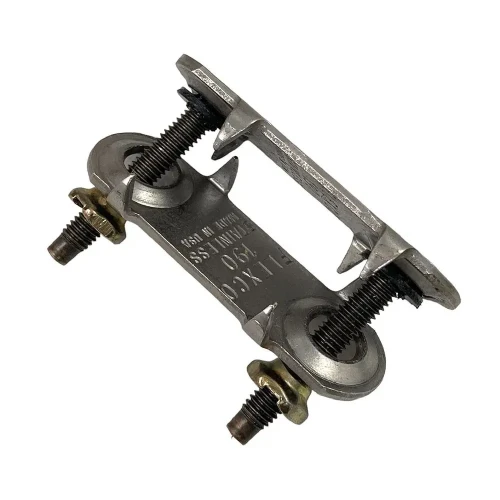

Болтовые неразъемные соединения Flexco® Bolt Solid Plate

Болтовые неразъемные соединения Flexco® сконструированы для решения самых требовательных к оборудованию задач по работе с материалами. Они могут использоваться с лентами с разрывным усилием до 1000 Н/мм, применяющимися для транспортировки высокоабразивных материалов, таких как песок, гравий, щебень, а также уголь, цемент и соль.

Выбор правильного типа соединителей производства Flexco®

Определение прочности конвейерной ленты

Прочность ленты определяется в Н/мм и является важным фактором при обозначении ленты (например: EP 400/3 - 3 прокладки / 400 Н/мм прочность). Проверьте, можно ли здесь применять механические соединения и выберите те соединители, которые соответствуют техническим характеристикам конвейерной ленты.

Измерьте толщину конвейерной ленты

Если соединители должны быть установлены "заподлицо" с поверхностью конвейерной ленты, измерьте толщину ленты после снятия части рабочей обкладки ленты. Выберите размер соединителя, соответствующий толщине ленты.

Измерьте диаметр наименьшего барабана привода

Рассматриваются только барабаны, вокруг которых лента оборачивается по меньшей мере на 90°.

Выберите размер соединителей, соответствующий вашим техническим требованиям

Если вы затрудняетесь с выбором, обратитесь к специалистами @centrobelt для получения помощи и консультаций.

Шарнирное или неразъемное соединение?

Если для конвейерной ленты подходит любой из типов, болтовые неразъемные соединения Flexco® Bolt Solid Plate имеют преимущество в сроке службы и предотвращают просеивание. Шарнирное соединение предпочтительно использовать на конвейерах, оснащенных барабанами малых диаметров.

Металлы, используемые для производства соединителей Flexco® Bolt Solid Plate

Высочайшая прочность Flexco® Bolt Solid Plate

Болтовые неразъемные соединения Flexco® обеспечивают чрезвычайно прочное соединение без просеивания. Прочность такого крепления обеспечивается сжатием пластин, крепящихся над лентами и под ними, с помощью высокопрочных болтов. Болты сжимают верхнюю и нижнюю пластины таким образом, что нагрузка соединения равномерно распределяется по всей ширине каждой пластины крепления. Дополнительная прочность и сопротивление вырыванию обеспечивается зубцами специальной формы, которые проникают глубоко в каркас ленты, не повреждая волокон.

Механические соединители Flexco® Bolt Solid Plate имеют соответствующие размеры для разной толщины и прочности ленты: № 1 - самые мелкие, предназначены для конвейерных лент толщиной от 5 мм до 11 мм, № 3 - самые крупные, предназначены для конвейерных лент толщиной до 24 мм.

Простота установки Flexco® Bolt solid Plate

Специально сконструированные шаблоны, пробойники и инструменты для сверления позволяют быстро и точно пробивать отверстия в ленте. После этого соединители можно устанавливать на месте с помощью портативных ручных или электрических монтажных инструментов.

Оригинальные монтажные болты Flexco® ускоряют установку. Кончик монтажного болта устанавливает гайку в нужное положение, что облегчает монтаж соединения, поскольку витки резьбы болта автоматически выравниваются с витками резьбы гайки.

Предварительно собранные наборы Flexco® Quick-Fit™ для быстрой установки

В каждую нижнюю пластину ввернуты два болта, которые облегчают оперативную установку соединения.

• Кончик монтажного болта для облегчения закручивания гаек имеет направляющую цилиндрическую часть.
• Более острая заточка захватывающих зубцов для глубокого проникновения в обкладку ленты.

Обрезиненные соединения Flexco® Bolt Solid Plate VP™

Для увеличения срока службы соединения фирма Flexco® предлагает болтовые неразъемные соединения, верхние пластины которых армированы цельной резиновой обкладкой и соединены в полосы, содержащих шесть пластин в соединения 140 VP, 190 VP и четыре пластины в соединении 2 VP.

Обрезиненные механические соединители Flexco® Bolt Solid Plate VP™ могут использоваться с лентами, с разрывным усилием до 800 Н/мм, и идеально подходят для транспортировки особо абразивных материалов, таких как песок, гравий и щебень.

Более высокая производительность Flexco® Bolt Solid Plate VP™

Обрезиненные соединители Flexco® Bolt Solid Plate VP™ обеспечивают дополнительную защиту верхних пластин от ударных нагрузок и износа, в результате чего срок службы стыкового соединения увеличивается. Имеющееся резиновое покрытие обеспечивает герметичность соединения, не допускает просеивания мелкозернистых материалов и пропускания влаги, а также снижает уровень шума от роликов, несущих обратные ленты транспортера, и других узлов конвейера.

Соединители Flexco® Bolt Solid Plate VP™ с резиновым покрытием обеспечивают непрерывную гладкую поверхность в том случае, если полосы пластин установлены «заподлицо» с поверхностью ленты. Кроме того, во многих случаях они обеспечивают лучшее взаимодействие с устройством для очистки ленты, а также увеличивают его срок службы.

Быстрая и простая установка Flexco® Bolt Solid Plate VP™

Механические соединители Flexco® Bolt Solid Plate VP™ можно устанавливать на месте с помощью проверенных на практике портативных ручных или электрических инструментов. Универсальный шаблон используется для быстрого и точной разметки отверстий под болты и оперативной установки. Flexco® Bolt Solid Plate VP™ поставляются в стандартной комплектации предварительно собранных наборов Quick-Fit™. Кроме того, оригинальные монтажные болты помогают установить гайку в нужное положение, устраняя необходимость вручную «наживлять» гайки на болтах и удерживать их.

Руководство по выбору неразъемного болтового соединения Flexco® Bolt Solid Plate

Варианты исполнения стыковых соединений

Соединение 90° для стандартных конвейеров для сыпучих материалов

Стандартное соединение конвейерной ленты под углом 90° является наиболее часто используемым типом соединения в стандартных конвейерах для сыпучих материалов с желобчатой лентой. Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро. При допустимом диаметре барабанов данный тип соединения является предпочтительным.

Соединение под углом 45° для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом 90°. Соединение под таким углом позволяет распределить натяжение на большую площадь ленты. Соединение под углом 45° более легко проходит над барабанами и под устройствами для очистки. Если устанавливается соединение под углом 45°, срок службы лезвия устройства для очистки еще более увеличивается.

Неразъемные болтовые соединения, устанавливаемые при снятии слоя резиновой обкладки

Если толщина рабочей обкладки конвейерной ленты составляет 4,8 мм или более, рекомендуется утапливать (погружать) пластины соединителей. Снятие части резиновой обкладки обеспечивает более глубокое проникновение зубцов соединителей в каркас. При этом уменьшается контакт пластины с окружающей средой и увеличивается срок службы стыкового соединения.

Снятие части резиновой обкладки обеспечивает меньший выступ соединения над поверхностью, в результате чего улучшается взаимодействие стыка с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов, несущих обратную ветвь ленты транспортера.

Кроме того, при снятии части резиновой обкладки эффективная толщина конвейерной ленты уменьшается, что позволяет использовать соединители меньшего размера.

Ремонт порезов и разрывов конвейерной ленты

Для устранения разрывов полотна конвейерной ленты и сквозных пробоев используются стандартные неразъемные болтовые соединители Flexco® Bolt Solid Plate

Для устранения длинных неровных разрывов полотна конвейерной ленты можно использовать стандартные болтовые соединители Flexco® Bolt Solid Plate вместе с трехболтовыми соединителями Flexco® RP1 или RP2. Они устанавливаются попеременно на протяжении всего разрыва. Трехболтовые соединители также могут использоваться для укрепления ослабленных участков ленты до того, как на их месте образуется разрыв.

Информация для выбора размера соединителей Flexco® для ремонта порезов и разрывов конвейерной ленты

¹ Трехболтовые соединения очень длинные и должны устанавливаться поперек продольного разрыва. Два болта крепятся к свободно свешивающейся стороне разрыва ленты.

Соединители Flexco® для ремонта разрывов конвейерной ленты

Соединение с высокой прочностью на растяжение Wedlok®

Соединения Wedlok® стоят значительно меньше, чем вулканизированные соединения, а их установка может выполняться за существенно меньшее количество времени собственными группами технического персонала на конвейерные ленты с номинальным натяжением до 1250 Н/мм.

Для соединения Wedlok® требуются стандартные болтовые соединители, плюс комплект Wedlok® включает в себя специальный наконечник, ткань переплетения и задние соединители. Также требуется комплект из трех шаблонов Wedlok®.

¹ Только верхние пластины из нержавеющей стали

Соединение под углом 90° для лент ковшовых элеваторов

Стандартное соединение под углом 90° рекомендуется к использованию с большинством лент элеваторов. Болтовые неразъемные соединения обеспечивают ровность нижней части ленты, что предотвращает постукивание, возникающее при контакте подшипников барабана и футеровки с выступающими болтовыми соединениями. Кроме того, это соединение можно выполнить в условиях ограниченного пространства. Для сверхтяжелого режима работы можно добиться прочности, на 35% превышающей прочность соединения, посредством добавления соединительной накладки, изготовленной из нейлонового материала, используемого для производства каркаса конвейерной ленты.

Инструменты и оборудование Flexco® для установки болтовых соединителей

Для установки болтовых соединителей необходимы шаблон и портативные механические или электрические инструменты - ключи и пробойники для ленты и обламыватели болтов. Рекомендуется использовать инструменты с электрическим или пневматическим приводом, поскольку это помогает сократить время на установку минимум на 50%.

Ручные инструменты Flexco® для установки болтовых соединителей

Электрические инструменты Flexco® для установки болтовых соединителей

Инструмент Flexco® для обламывания болтов

Лента Flexco-Lok®

Лента Flexco-Lok® - это жесткая нейлоновая лента, которая помогает устранить неровности на плетеных и цельнотканых лентах, обеспечивая ровное движение ленты по шкивам и под устройствами очистки. Она также используется для обеспечения герметизации от просыпания через стык мелкозернистых веществ и попадания влаги. Поставляется в упаковках по 30 метров, но у дистрибуторов также продается и кратно метру.

Зубило Flexco®

С помощью молотка и зубила можно легко заменить изношенные верхние пластины соединителей без необходимости замены всего стыкового соединения.

Шаблоны Flexco® 90° и Flexco® 45°

Шаблоны для монтажа неразъемных болтовых соединителей требуются при установке соединения под углом 90° или 45°. Использование шаблонов упрощает установку, поскольку они обеспечивают точное размещение отверстий для болтов. Предлагаются шаблоны для большинства лент стандартной ширины.
