«Вулкан» - Блиц Мини применяются и для ремонта и для стыковки конвейерных лент

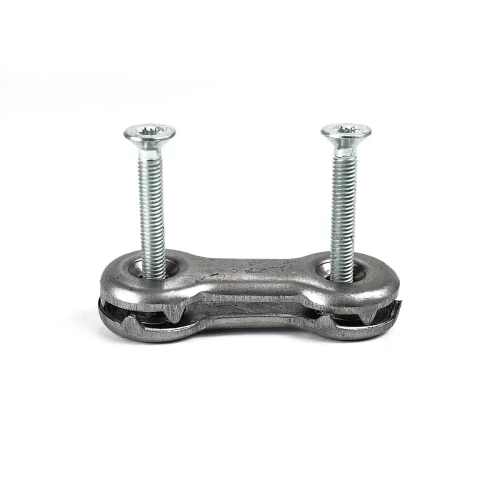

«Вулкан» - Блиц - Мини

Механические соединители Вулкан - Блиц - Мини применяются для ремонта разрывов, порезов и повреждений конвейерных лент всех типов. Вместе с тем Вулкан - Блиц - Мини обеспечивает высокопрочное соединение благодаря своим конструктивным особенностям, делающим его универсальным и позволяющим производить поперечную стыковку ленты.

Рекомендуемый диаметр барабанов при поперечном соединении ленты соединителями Вулкан - Блиц -Мини - 450 мм. При монтаже соединения под углом в 45 градусов к направлению движения, возможно применение на барабанах с диаметром 270 мм.

Отличительной особенностью Вулкан - Блиц – Мини является меньшие габаритные размеры, и межосевое расстояние (45 мм.), что расширяет области их применения, так как выбор неразъемного соединения привязан к диаметру барабана. Диаметр барабанов при поперечном соединении ленты соединителями Вулкан - Блиц – Мини – 450 мм. При монтаже соединения под углом в 45 градусов к направлению движения, возможно применение на барабанах с диаметром 270 мм.

Быстрота монтажа является определяющим и отличительным фактором при выборе данного типа соединений, для проведения ремонтных и восстановительных работ на конвейерной ленте. При поперечном соединении конвейерных лент различного типа соединителями Вулкан - Блиц, либо Вулкан - Блиц - Мини, отрезанные под прямым углом края ленты, ложатся в стык друг к другу. Затем прикладывается верхний соединитель с одинаковым захватом, соединяемых отрезков.

Для соблюдения соосности соединяемых отрезков полотна сверление под винт производится по первому ряду отверстий шаблона, вдоль оси стыка относительно отверстий первого соединителя. На просверленные отверстия устанавливаются верхние соединители с винтами и поочередно фиксируются в ленте нижними соединителями. При ремонте разрывов и порезов конвейерных лент, верхние соединители располагаются вдоль повреждения с шагом предотвращающим просыпание транспортируемого груза, рекомендованное расстояние до 150 мм. Через них сверлятся отверстия под винты и поочередно фиксируется нижним соединителем. Монтируя соединители Вулкан - Блиц Мини стягивание производится сначала в фиксированную гайку нижнего соединителя, затем в «свободную» (плавающую) гайку.

Размеры соединителей Вулкан - Блиц Мини

Характеристики соединителей Вулкан - Блиц Мини

Типоразмер болтового соединения Вулкан Блиц Мини выбирается в зависимости от толщины конвейерной ленты, её прочности и диаметра приводного барабана конвейера. Механические соединители Вулкан Блиц Мини поставляются в картонных коробках по 50 + 2 шт.

Назначение соединителей Вулкан - Блиц Мини

• Ремонт продольных порезов конвейерных лент
• Соединение конвейерных лент стык-в-стык

Области применения Вулкан - Блиц Мини

• Карьеры по добычи песка, щебня, глины
• Заводы по производству бетона и ЖБИ
• Производство строительных материалов
• Дорожное строительство
• Переработка вторичного сырья

Комплект поставки Вулкан - Блиц Мини

Ремонт конвейерных лент соединителями Вулкан - Блиц Мини

Соединения ленты Вулкан - Блиц и Вулкан - Блиц – Мини применяются для ремонта разрывов, порезов и повреждений конвейерных лент всех типов (резинотканевой, резинотросовой), без замены самой ленты. Неразъемные соединения позволяют восстановить ленточное полотно в кратчайшие сроки на временный период, до плановой замены ленточного полотна.

В большинстве случаев, соединители Вулкан - Блиц Мини устанавливаются вдоль всего продольного пореза конвейерной ленты с шагом 150 мм.

Оригинальная продукция «СПК СТЫК» - «Вулкан», «Вулкан» Круг, «Вулкан» Блиц, «Вулкан» Блиц Мини, «Вулкан» Монолит, «Вулкан» Заря
