«Вулкан» - Монолит 120/2000

Бренд:

ВУЛКАН

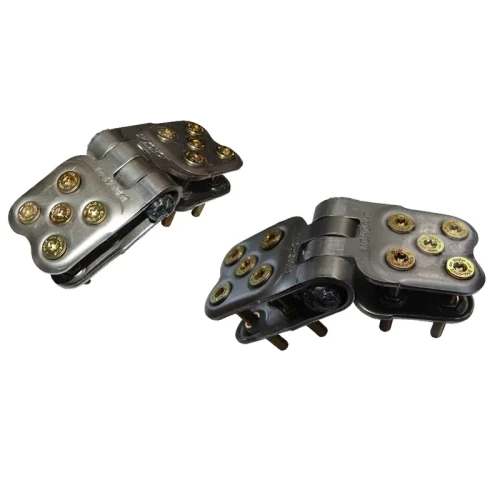

«Вулкан» - Монолит 120/2000 шарнирные замки на винтах для соединения монокордовых лент

Характеристики

Материал:

сталь

Тип соединителя:

Неразъемные соединители

Толщина ленты, мм:

12, 13, 14, 15, 16, 17, 18, 19, 20

Прочность, Н/мм:

2000

min. Ø барабана, мм:

350

Смотреть все

Категории

Механические соединители «Вулкан»

Артикул: 12020000000

Наличие уточняйте

Заказ по телефону:+38 (050) 366-00-36

Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.com

Завантажуємо курси валют від minfin.com.ua

Рекомендуем посмотреть сопутствующие товары:

«Вулкан» - Круг 120/1600Семирядный стык для стыковки конвейерной ленты шириной до 1200 мм, 200 шт./уп.Материал:стальТип соединителя:Неразъемные соединителиТолщина ленты, мм:8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1000, 1250, 1400, 1600, 2000min. Ø барабана, мм:350

«Вулкан» - Круг 100/1250Пятирядный стык для стыковки конвейерной ленты шириной до 1000 мм, 120 шт./уп.Материал:стальТип соединителя:Неразъемные соединителиТолщина ленты, мм:8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1000, 1250, 1400, 1600, 2000min. Ø барабана, мм:350

MS 55 замки для конвейерных лент толщиной от 9 до 15 мм

MS 55 замки для конвейерных лент толщиной от 9 до 15 ммМеханический соединительный замок MS 55 представляет собой шарнирное соединение на винтах для стыковки лент толщиной от 9 до 15 ммМатериал:стальТип соединителя:Разъемные соединителиТолщина ленты, мм:9, 10, 11, 12, 12.5, 13, 14, 15Прочность, Н/мм:650, 800, 1000min. Ø барабана, мм:250, 300, 350, 400

«Вулкан» 100/1250Пятирядный стык для стыковки конвейерной ленты шириной до 1000 мм, 120 шт./уп.Материал:стальТип соединителя:Неразъемные соединителиТолщина ленты, мм:8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1000, 1250, 1400, 1600, 2000min. Ø барабана, мм:350

«Вулкан» - Монолит 120/1250«Вулкан» - Монолит 120/1250 шарнирные замки на винтах для соединения монокордовых лентМатериал:стальТип соединителя:Разъемные соединителиТолщина ленты, мм:12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1250min. Ø барабана, мм:350

«Вулкан» 120/2500Десятирядный стык для стыковки конвейерной ленты шириной до 1200 мм, 276 шт./уп.Материал:стальТип соединителя:Неразъемные соединителиТолщина ленты, мм:8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1000, 1250, 1400, 1600, 2000min. Ø барабана, мм:350

«Вулкан» - Круг 120/2500Десятирядный стык для стыковки конвейерной ленты шириной до 1200 мм, 276 шт./уп.Материал:стальТип соединителя:Неразъемные соединителиТолщина ленты, мм:8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1000, 1250, 1400, 1600, 2000min. Ø барабана, мм:500

«Вулкан» 120/1600Семирядный стык для стыковки конвейерной ленты шириной до 1200 мм, 200 шт./уп.Материал:стальТип соединителя:Неразъемные соединителиТолщина ленты, мм:8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20Прочность, Н/мм:1000, 1250, 1400, 1600, 2000min. Ø барабана, мм:350

Описание

«Вулкан» - Монолит 120/2000

«Вулкан» - Монолит 120/2000 – применяется на лентах разрывной прочностью до 2000 кН/м. Соединение включает в себя комплект шарнирных соединителей, состоящих из профилированных разъемных сегментов с пятью крепежными винтами на каждой из сторон, в комплекте с соединительным тросом. «Вулкан» - Монолит укомплектованный тросом имеет более равномерное и точное распределение нагрузки на стык, благодаря гибкости троса. Самая высокая эффективность для проходческих работ.

Характеристики соединителей «Вулкан» - Монолит 120/2000

Типоразмер болтового соединения «Вулкан» - Монолит выбирается в зависимости от толщины конвейерной ленты, её прочности и диаметра приводного барабана конвейера.

Толщина соединяемой ленты	от 12 мм
Прочность ленты	до 2000 Н/мм
min. Ø барабана	от 400 мм

Возможна поставка комплектов «Вулкан» - Монолит для ширины транспортерной ленты: 600 мм, 800 мм, 1000 мм, 1200 мм, 1400 мм, 1600 мм

Комплект поставки «Вулкан» - Монолит 120/2000

Соединитель	22 шт.
Гайка	220 шт.
винт М6*50	220 шт.
бита TORX 30	1 шт.
сверло Ø 5,5 мм	1 шт.

Инструкция по монтажу «Вулкан» - Монолит

1. Полотно конвейерной ленты размещается на ровной деревянной основе. Края полотна обрезаются перпендикулярно оси.

«Вулкан» - Монолит

2. При помощи специального инструмента или ножа снимается резиновая обкладка с обеих сторон ленты, на ширину 58 мм от края, согласно шаблона.

«Вулкан» - Монолит

3. Стыкуемые края ленты, соблюдая соостность, выкладываются на ровную деревянную поверхность, плотно друг к другу.

4. На «стык» ленты накладывается шаблон, при этом разделительная часть шаблона утапливается в «разрез» стыка. Выбирается такое положение шаблона, при котором на стыкуемой ленте будет находиться целое число соединителей.

«Вулкан» - Монолит

5. Сверлом Ø 5,5 мм по шаблону просверливаются отверстия. После сверления шаблон убирается.

6. На один из краёв соединяемой ленты поочередно устанавливаются соединители. Далее в отверстия ввинчиваются винты на глубину корда.

«Вулкан» - Монолит

7. Второй край соединяемой ленты вставляется в ряд соединителей, и во все отверстия элементов соединения вворачиваются винты на глубину корда.

«Вулкан» - Монолит

8. На предварительно ввёрнутые винты снизу накручиваются гайки. При затяжке винта гайка центрирует винт и утапливается в потай. Затяжка производится от центра к краям ленты, с моментом затяжки не менее 150 Нм.

«Вулкан» - Монолит
