    Замки для конвейерных лент на винтах - установка с помощью шуруповерта!

    Flexco 375X 500 мм

    Бренд:
    FLEXCO
    Шарнирные болтовые механические соединители Flexco® Bolt Hinged 375X для соединения транспортерной ленты толщиной 6 - 11 мм, прочностью до 315 Н/мм. Материал: сталь. Артикул 40128
    Характеристики
    Материал:
    сталь
    Тип соединителя:
    Flexco® Bolt Hinged
    Размер соединителя:
    375X
    Толщина ленты, мм:
    6, 7, 8, 9, 10, 11
    Прочность, Н/мм:
    315
    Смотреть все
    Категории
    Код: 40128
    Наличие уточняйте
    4 979 грн.
    Сравнение
    Заказ по телефону:+38 (050) 366-00-36

    Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.com

    Или напишите нам в WhatsApp прямо сейчас.

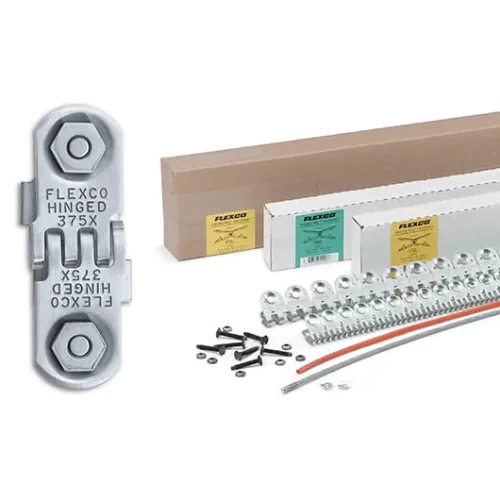

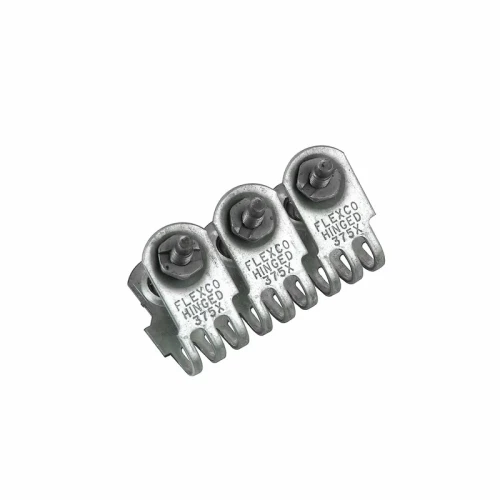

    Flexco® 375X 375XJ500NC-SN
    Рекомендуем посмотреть сопутствующие товары:
    Описание

    Flexco® 375X для конвейерной ленты шириной 500 мм

    Если для лент используются небольшие барабаны (например, в строительном оборудовании и дорожной технике), болтовые шарнирные соединители Flexco® Bolt Hinged 375X обеспечивают прочность, надежность и легкость монтажа. Такие параметры конвейерной ленты, как правило, встречаются на конусных и роторных дробилках, питателях и дозаторах на бетонных заводах, передвижных сортировочных установках, мобильных конвейерах.

    Комплект соединителей Flexco® 375XJ500NC-SN

    Ширина ленты Номер заказа Артикул Вес
    500 375XJ500NC-SN 40128 1.59

    ¹ В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

    Толщина ленты 6-11 мм
    Прочность ленты 300 Н/мм
    Номинальное натяжение ленты 190 PIW
    min. Ø барабана 150 мм

    Типичные области применения соединителей Flexco® 375X Bolt Hinged

    • Строительное и дорожное оборудование
    • Транспортировка угля, соли и карбоната калия
    • Конвейерные ленты отвальных конвейеров
    • Другие области применения, предусматривающие барабаны небольшого диаметра

    Криволинейные шаблоны Flexco® 375X Curved Templet

    Шаблоны не только обеспечивают точное размещение отверстий для болтов, но и имеют специальную криволинейную форму для правильной установки болтовых разъёмных механических соединителей Flexco® Bolt Hinged.

    Ширина ленты Номер заказа Артикул
    500 375X-500 31513

    Инструмент для установки Flexco® 375X

    Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Hinged.

    Помимо криволинейного шаблона, для монтажа соединителей Flexco® Bolt Hinged необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.

    Описание инструмента Номер заказа Артикул
    Рожок для направления болтов 2BH 30480
    Обламыватель болтов (2 шт.) 110 30474
    Пробойник P1P 30460
    Ключ S1S 30442
    Ударный пробойник HP1 30463
    Ударный ключ HW1 30447
    Адаптер для инструмента 5552 30481

    Торговые марки Flexco®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Характеристики
    Материал
    сталь
    Тип соединителя
    Flexco® Bolt Hinged
    Размер соединителя
    375X
    Толщина ленты, мм
    6, 7, 8, 9, 10, 11
    Прочность, Н/мм
    315
    min. Ø барабана, мм
    150
    Ширина ленты, мм
    500
    Торговая марка
    FLEXCO
    Страна регистрации бренда
    США
    Вес
    1.59 кг
    Отзывы

    Loading...
    Инструкции

    Инструкция по установке Flexco® Bolt Hinged

    Торговые марки Flexco®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Программа поставки

    Комплекты соединителей Flexco® 375X

    ¹ В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

    Ширина ленты Номер заказа Артикул Вес
    400 375XJ400NC-SN 40127 1.28
    500 375XJ500NC-SN 40128 1.59
    650 375XJ650NC-SN 40131 2.0
    800 375XJ800NC-SN 40129 2.55
    1000 375XJ1000NC-SN 40112 3.18
    1200 375XJ1200NC-SN 40111 3.77
    1400 375XJ1400NC-SN 40130 4.45

    Торговые марки Flexco®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Flexco® Bolt Hinged 375X

    Flexco® Bolt Hinged 375X болтовые разъемные соединители для конвейерных лент

    Если для лент используются небольшие барабаны (например, в строительном оборудовании и дорожной технике), болтовые шарнирные соединители Flexco® Bolt Hinged обеспечивают прочность, надежность и легкость монтажа.

    Болтовые шарнирные замки Flexco® Bolt Hinged разработаны специально для конвейерного оборудования, где транспортерная лента передвигается по барабанам небольшого диаметра, при этом, исходя из условий использования оборудования и высоких нагрузок, необходимо применять ленту толщиной от 6 мм до 11 мм и прочностью до 500 Н/мм. Такие параметры конвейерной ленты, как правило, встречаются на конусных и роторных дробилках, питателях и дозаторах на бетонных заводах, передвижных сортировочных установках, мобильных конвейерах.

    Преимущества болтовых соединителей в шарнирном исполнении

    • Подходят для областей применения, в которых необходимо часто изменять длину ленты, соединение можно с легкостью разъединить, просто вытащив соединительный стержень.
    • Используются те же удобные ручные или приводные монтажные инструменты, как и для болтовых неразъемных соединителей Flexco®.
    • Различные варианты материалов: сталь, нержавеющая сталь, Everdur®.

    Типичные области применения соединителей Flexco® Bolt Hinged 375X

    • Строительное и дорожное оборудование
    • Транспортировка угля, соли и карбоната калия
    • Конвейерные ленты отвальных и штабелеукладочных конвейеров
    • Другие области применения, предусматривающие барабаны небольшого диаметра

    Таблица выбора соединителей Flexco® Bolt Hinged 375X

    Размер соединителейТолщина ленты, мм (измеряется после снятие обкладки)Прочность ленты ≤ Н/ммРасчетное натяжение ленты ≤ PIWРекомендуемый минимальный диаметр барабана
    Рабочее натяжение ленты 75-100% от расчетного Рабочее натяжение ленты менее 75% от расчетного
    375X 6-11 300 190 150 100
    550 6-16 500 300 250 200

    ¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

    Описание материалов, из которых изготавливаются механические соединители Flexco® Bolt Hinged 375X

    Для оптимальной работы механических соединителей конвейерных лент в разных условиях, Flexco® предлагает различные варианты исполнения пластин: из стали, из нержавеющей стали, из сплавов с особыми свойствами. Определите какой тип материала наиболее подходит для вашей задачи:

    1. Сталь оцинкованная - cтандартный материал для изготовления соединителей Flexco®, подходящий для большинства областей применения.
    2. Нержавеющая сталь AISI 316 - нержавеющая сталь обеспечивает дополнительную защиту от истирания, магнетизма и коррозии, вызываемой кислотами и другими химическими веществами. Отличный выбор в пользу увеличения эксплуатационного ресурса механического стыка.
    3. Everdur® - безыскровой медный сплав разработанный Flexco® для механических соединителей конвейерных лент эксплуатируемых во взрывоопасной среде зерновых элеваторов.

    Таблица выбора материала соединителей Flexco® Bolt Hinged

    Материал соединителя Магнитные свойства Устойчивость к истиранию Химическая устойчивость Стойкость к коррозии Искрообразование
    Сталь да хорошо плохо плохо да
    Нерж. сталь (300) немного хорошо очень хорошо отлично да
    MegAlloy® да отлично плохо плохо да
    Everdur® нет плохо плохо плохо нет

    Соединительные стержни для Flexco® Bolt Hinged 375X

    Описание Изображение Маркировка Характеристики
    Стальной трос с нейлоновым покрытием
    NC
    NC Ø 6,3 Нейлоновое покрытие защищает от коррозии, упрощает вставку и предотвращает перемещение соединительного стержня. Не рекомендуется использовать во влажной абразивной среде.
    Трос из нержавеющей стали с нейлоновым покрытием
    NCS
    NCS Ø 6,3 Используется вместо стержня NC для повышения устойчивости к коррозии.
    Неизолированный стальной трос
    SC
    SC Ø 6,0 Предназначен для транспортировки песчаных или абразивных материалов.
    Неизолированный трос из нержавеющей стали серии 300
    SSC
    SSC Ø 6,0 Предназначен для условий, в которых стержни NS и NCS быстро подвергаются коррозии или износу (влажная абразивная среда).
    Армированный кабель с нейлоновым покрытием
    NAC
    NAC Ø 6,3 Оболочка из износостойкой армированной стали и нейлоновое покрытие обеспечивают легкую установку и длительный срок службы.
    Неизолированный армированный кабель
    AC
    AC Ø 6,3 Для выдвижных конвейеров, чтобы обеспечить легкое извлечение соединительных стержней.
    Неизолированный армированный кабель из нержавеющей стали
    ACS
    ACS Ø 6,3 Обладает такими же преимуществами, как и неизолированный армированный кабель, а также обеспечивает защиту от коррозии.
    Бронзовый кабель с нейлоновым покрытием
    NB
    NB Ø 6,3 Полностью немагнитный соединительный стержень.

    СТАНДАРТНЫЕ НАБОРЫ 375X "J" - Box

    Основные характеристики Flexco® Bolt Hinged 375X

    Толщина ленты 6-11 мм
    Прочность ленты 300 Н/мм
    Номинальное натяжение ленты 190 PIW
    min. Ø барабана 150 мм

    Материал соединителей: сталь, нержавеющая сталь 300, Everdur®

    В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень.

    СТАЛЬ

    В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NC Ø 6,3

    Ширина ленты Номер заказа Артикул
    400 375XJ400NC-SN 40127
    500 375XJ500NC-SN 40128
    650 375XJ650NC-SN 40131
    800 375XJ800NC-SN 40129
    1000 375XJ1000NC-SN 40112
    1200 375XJ1200NC-SN 40111
    1400 375XJ1400NC-SN 40130

    НЕРЖАВЕЮЩАЯ СТАЛЬ

    В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NCS Ø 6,3

    Ширина ленты Номер заказа Артикул
    400 375XSJ400NCS 39894
    500 375XSJ500NCS 39644
    650 375XSJ650NCS 39871
    800 375XSJ800NCS 40121
    1000 375XSJ1000NCS 40120
    1200 375XSJ1200NCS 40045
    1400 375XSJ1400NCS 39637

    EVERDUR®

    В комплекте: 2 полосы соединителей, гайки, болты, направляющий штифт, оранжевая уплотнительная трубка, шайбы, соединительный стержень NB Ø 6,3

    Ширина ленты Номер заказа Артикул
    500 375XEJ500NB
    39631
    650 375XEJ650NB
    39481
    800 375XEJ800NB
    39480
    1000 375XEJ1000NB 39482
    1200 375XEJ1200NB 39475

    BULK НАБОРЫ 375X

    СТАЛЬ

    Номер заказа Артикул Пластины
    375X-3-SN
    39964
    3х18

    ¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

    НЕРЖАВЕЮЩАЯ СТАЛЬ

    Номер заказа Артикул Пластины
    375XS-2
    40108
    2х25
    375XS-3 40109 3x18

    ¹ наборы отдельных элементов поставляются в пластиковых ведрах в комплекте с болтами и гайками

    КРИВОЛИНЕЙНЫЕ ШАБЛОНЫ

    Шаблоны не только обеспечивают точное размещение отверстий для болтов, но и имеют специальную криволинейную форму для правильной установки болтовых разъёмных механических соединителей Flexco® Bolt Hinged.

    ШАБЛОНЫ 375X

    Ширина ленты Номер заказа Артикул
    500 375X-500 31513
    650 375X-650 31516
    800 375X-800 31519
    1000 375X-1000 31521
    1200 375X-1200 31524
    1400 375X-1400 31526

    ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ

    Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Hinged.

    Помимо криволинейного шаблона, для монтажа соединителей Flexco® Bolt Hinged необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.

    Описание инструмента Номер заказа Артикул
    Рожок для направления болтов 2BH 30480
    Обламыватель болтов (2 шт.) 110 30474
    Пробойник P1P 30460
    Ключ S1S 30442
    Ударный пробойник HP1 30463
    Ударный ключ HW1 30447
    Адаптер для инструмента 5552 30481

    Торговые марки Flexco®, MegAlloy®, Everdur® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt
