    Замки для конвейерных лент на винтах - установка с помощью шуруповерта! 🌟

    Механические соединители Flexco® 1C 100 шт. - цена за 1 шт.

    Поделиться
    Бренд:
    FLEXCO
    Неразъемные болтовые механические соединители Flexco® Bolt Solid Plate​ 1C (1 шт.) для соединения транспортерной ленты толщиной 5 - 11 мм, прочностью до 315 Н/мм, минимальный диаметр барабана 250 мм. Материал: сталь
    Характеристики
    Материал:
    сталь
    Тип соединителя:
    Flexco® Bolt Solid Plate
    Размер соединителя:
    Flexco® 1
    Толщина ленты, мм:
    5, 6, 7, 8, 9, 10, 11
    Прочность, Н/мм:
    315
    Смотреть все
    Артикул: 20014-1
    Наличие уточняйте
    121 грн.
    Заказ по телефону:+38 (050) 366-00-36

    Для заказа или получения консультации по этому товару, пожалуйста, отправьте нам запрос на электронную почту: sales@centrobelt.com

    Завантажуємо курси валют від minfin.com.ua

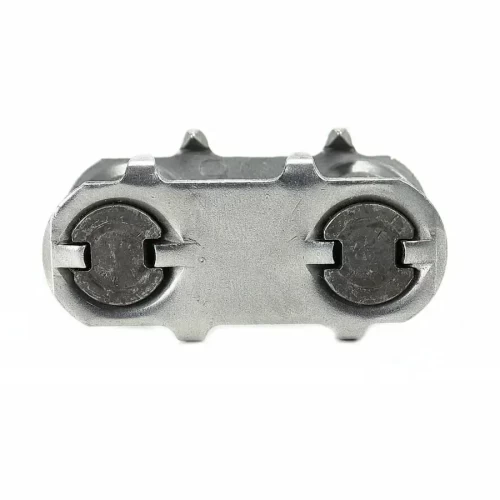

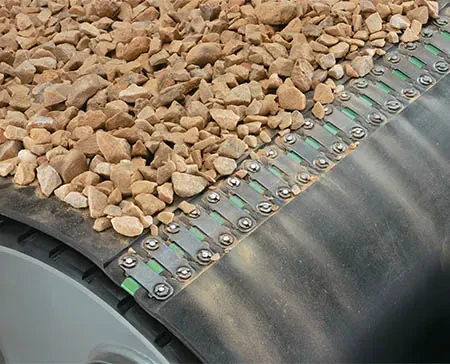

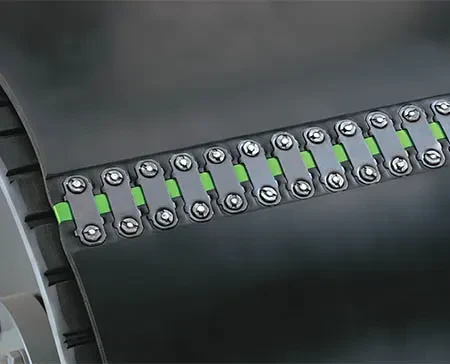

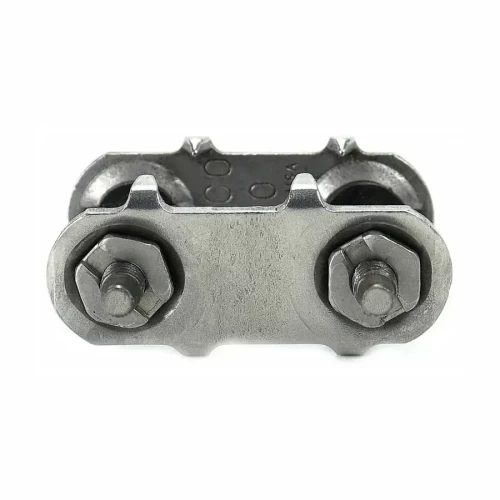

     Замок для транспортерной  ленты Flexco® 1
    Рекомендуем посмотреть сопутствующие товары:
    Описание

    Механические соединители Flexco® Bolt Solid Plate 1

    Система соединения конвейерных лент Flexco® Bolt Solid Plate System обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.

    Механические соединители Flexco® 1C поставляются в пластиковых ведрах по 100 шт. и могут продаваться поштучно.

    Номер заказа Артикул
    1C 20014

    Основные характеристики Flexco® Bolt Solid Plate 1C

    Толщина соединяемой ленты 5-11 мм
    Прочность ленты 315 Н/мм
    Номинальное натяжение ленты 150 PIW
    min. Ø барабана 250 мм

    ¹ Типоразмер механических соединителей Flexco® Bolt Solid Plate 1 выбирается в зависимости от толщины ленты, прочности ленты и диаметра приводного барабана конвейера

    Основные размеры болтовых соединителей Flexco Bolt Solid Plate 1C

    Расстояние между болтами 25 мм
    Длина пластины 48 мм
    Ширина пластины 21 мм
    Толщина пластины 2 мм
    Диаметр болта 6.2 мм

    Количество механических соединителей Flexco® Bolt Solid Plate 1C для стыковки конвейерной ленты определенной ширины

    Ширина конвейерной ленты, мм стык 90°
    стык 45° ***
    500 16 26
    650 21 33
    800 26 40
    1000 32 45
    1200 39 54

    (*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

    Таблица соответствия минимальных диаметров барабанов и выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate в зависимости от натяжения конвейерной ленты

    Размер соединителей Толщина ленты, мм (измеряется после снятие обкладки) Прочность ленты ≤ Н/мм Расчетное натяжение ленты ≤ PIW Рекомендуемый минимальный диаметр барабана для соединения ленты под углом 90°. При установке соединения под углом 45° минимальный диаметр барабана можно уменьшить на 25%.
    Рабочее натяжение ленты 75-100% от расчетного Рабочее натяжение ленты менее 75% от расчетного
    1 5-11 300 150 300 250
    140, 140VP 5-11 400 225 350 300
    190,190VP 8-14 600 375 450 400
    1-1/2 11-17 500 300 450 400
    2, 2VP 14-21 800 440 760 700
    2-1/4 14-30 1000 620 920 850
    2-1/2 19-25 800 450 1050 1000
    3 24-32 1000 560 1220 1200

    ¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

    Предварительно собранные наборы Quick-Fit™ 1C для быстрой установки

    Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate 1C является простой и быстрый монтаж. Flexco® предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину ввернуты два болта, что ускоряет установку соединения.

    Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

    • Соединение под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
    • Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
    • При допустимом диаметре барабанов данный тип соединения является предпочтительным.

    Соединение конвейерной ленты замками Flexco® Bolt Solid Plate 1C под углом 45°для барабанов с малым диаметром

    Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом.

    Шаблоны Flexco® Bolt Solid Plate 90° и 45° для соединителей 1C

    Ширина ленты Шаблон 90° Шаблон 45°
    500 1-500 1-500-45
    650 1-650 1-650-45
    800 1-800 1-800-45
    1000 1-1000 1-1000-45
    1200 1-1200 1-1200-45
    1400 1-1400 1-1400-45

    Инструмент для установки Flexco® Bolt Solid Plate 1C

    Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки соединителей Flexco® Bolt Solid Plate 1C.

    Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate 1C необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых может сократить время монтажа как минимум на 50 %.

    Описание инструмента Номер заказа Артикул
    Рожок для направления болтов 2BH 30480
    Обламыватель болтов (2 шт.) 110 30474
    Пробойник P1P 30460
    Ключ S1S 30442
    Ударный пробойник HP1 30463
    Ударный ключ HW1 30447
    Адаптер для инструмента 5552 30481

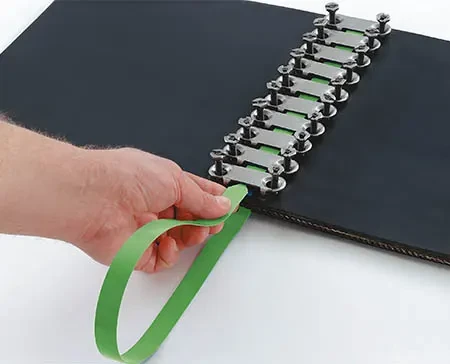

    Лента Flexco-Lok® для соединителей Flexco® 1C

    Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

    Номер заказа Артикул Ширина
    FL7C 30888 11 мм

    Flexco-Lok® поставляется в упаковке по 30 метров.

    Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate

    Снятие части резиновой обкладки конвейерной ленты обеспечивает меньший выступ соединения над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

    Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

    Flexco® Belt Groover

    Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

    Номер заказа Артикул Вес
    FBG1 31978 0,7
    HSP3 сменное лезвие 31980 0,08

    Силиконовая смазка Flexco® Silicone Lubricant

    Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

    Номер заказа Артикул Вес
    SL5-1 30932 0,42

    Зубило Flexco®

    Номер заказа Артикул
    C1C 30438

    С помощью молотка и зубила можно легко заменить отдельные изношенные элементы, без необходимости замены всего соединения.

    Для соединителей Flexco® Bolt Solid Plate 1C можно заказать дополнительные гайки номер заказа 20377 и болты номер заказа 20391 по 100 шт./уп.

    Ремонт порезов и разрывов конвейерной ленты с помощью соединителей Flexco® Bolt Solid Plate 1E

    Для ремонта продольных порезов, пробоев, отверстий в конвейерной ленте, а также разрывов бортов можно использовать стандартные болтовые соединители Flexco® Bolt Solid Plate подходящего размера.

    В случае рваных разрывов по всей длине конвейерной ленты стандартные болтовые соединители можно дополнить соединителями на 3 болта: Flexco® RP1, Flexco® RP2. Они устанавливаются попеременно на протяжении всего разрыва. Трехболтовые соединители также можно использовать для упрочнения ослабленных участков ленты до возникновения разрыва.

    Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Характеристики
    Материал
    сталь
    Тип соединителя
    Flexco® Bolt Solid Plate
    Размер соединителя
    Flexco® 1
    Толщина ленты, мм
    5, 6, 7, 8, 9, 10, 11
    Прочность, Н/мм
    315
    min. Ø барабана, мм
    250
    Ширина ленты, мм
    400, 500, 600, 650, 800, 1000, 1200, 1400
    Торговая марка
    FLEXCO
    Страна регистрации бренда
    США
    Вес
    0.05 кг
    Отзывы

    Loading...
    Инструкции

    Инструкция по установке Flexco® Bolt Solid Plate

    Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Информация

    Общая информация Flexco® Bolt Solid Plate

    Сравнение Flexco® Bolt Solid Plate с конкурентами

    Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Статьи

    Выбор механических соединителей для конвейерных лент

    Правильная разметка конвейерной ленты для точной обрезки под прямым углом перед установкой механических соединителей

    Почему важно снимать часть верхней обкладки конвейерной ленты при установке механических соединителей

    Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

    Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

    Flexco® @centrobelt

    Flexco® Bolt Solid Plate

    Болтовые неразъемные механические соединители Flexco®

    Болтовые неразъемные механические соединители Flexco® сконструированы для решения самых требовательных к оборудованию задач по работе с материалами. Они могут использоваться с лентами с разрывным усилием до 1000 Н/мм, применяющимися для транспортировки абразивных материалов, таких как песок, гравий, щебень, а также уголь, цемент и соль.

    Система соединения конвейерных лент Flexco® Bolt Solid Plate формирует прочное, долговечное стыковое соединение, идеально подходящее для работы в тяжелых условиях. Высокая прочность болтовых соединителей Flexco® является результатом совершенной конструкции и пластин и качества материала. Для прижима верхней и нижней пластин применяются болты с повышенной прочностью для равномерного распределения нагрузки соединения по всей ширине ленты.

    Содержание

    1. Основные характеристики соединительных замков Flexco® Bolt Solid Plate
    2. Преимущества Flexco® Bolt Solid Plate
    3. Как выбрать болтовое неразъемное стыковое соединение Flexco®
    4. Таблица выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate
    5. Описание материалов, из которых изготавливаются механические соединения Flexco® Bolt Solid Plate
    6. Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°
    7. Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под углом 45°для барабанов с малым диаметром
    8. Соединение Flexco® Bolt Solid Plate для лент ковшовых элеваторов
    9. Необходимое количество соединителей Flexco® Bolt Solid Plate для конвейерной ленты разной ширины
    10. Соединители Flexco® Bolt Solid Plate в коробках "E" (25 шт.)
    11. Соединители Flexco® Bolt Solid Plate в коробках "C" (100 шт.)
    12. Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate
    13. Предварительно собранные наборы Quick-Fit™ для быстрой установки
    14. Обрезиненные соединители Flexco® VP™
    15. Ремонт порезов и разрывов конвейерной ленты с помощью соединителей Flexco® Bolt Solid Plate
    16. Ремонтные наборы Flexco® FVS140 и FVS190
    17. Соединение с высокой прочностью на растяжение Flexco® Wedlok®
    18. Шаблоны Flexco® Bolt Solid Plate 90° и 45°
    19. Инструмент для установки Flexco® Bolt Solid Plate
    20. Лента Flexco-Lok®
    21. Дополнительные болты для соединителей Flexco® Bolt Solid Plate
    22. Дополнительные гайки для соединителей Flexco® Bolt Solid Plate
    23. Почему мы рекомендуем механические болтовые соединители Flexco®

    Основные характеристики соединительных замков Flexco® Bolt Solid Plate

    Болтовые неразъемные соединители Flexco® Bolt Solid Plate подходят для конвейерных лент прочностью от 300 до 1080 Н/мм, толщиной от 5 мм до 30 мм, на конвейерах с диаметрами приводного барабана от 300 до 1220 мм

    • Обеспечивают герметичное стыковое соединение, без просеивания и идеально подходят для лент транспортирующих песок, щебень и цемент
    • Зубцы специальной формы проникают в тканевый каркас конвейерной ленты, не повреждая волокна
    • Болты с направляющими для быстрой и легкой установки гаек облегчают монтаж
    • Доступны из износостойкой стали, нержавеющей стали (300-й серии), медного сплава Everdur®, износостойкого сплава MegAlloy®
    • Доступны с обрезиненными верхними пластинами для повышенной защиты от ударов
    • Устанавливаются с помощью простого ручного или электрического инструмента

    Преимущества Flexco® Bolt Solid Plate

    • Скошенные кромки обеспечивают лучшую совместимость с устройствами для очистки ленты
    • Зубья особой формы проникают в каркас ленты, не повреждая волокна
    • Конические концы патентованных пилотных болтов сокращают время монтажа
    • Нижние пластины предварительно собраны с  болтами, что также ускоряет монтаж
    • Ручные и ударные инструменты для установки на выбор
    • Различные варианты исполнения: сталь, нержавеющая сталь, MegAlloy®, Everdur®, верхние пластины с резиновым покрытием VP™

    Болтовые неразъемные соединители Flexco® обеспечивают чрезвычайно прочное соединение без просеивания. Дополнительная прочность и сопротивление вырыванию обеспечивается зубцами специальной формы, которые проникают глубоко в каркас ленты, не повреждая волокон.

    Специально сконструированные шаблоны, пробойники и инструменты для сверления позволяют быстро и точно пробивать отверстия в ленте. После этого соединители можно устанавливать на месте с помощью портативных ручных или электрических монтажных инструментов.
    Оригинальные монтажные болты Flexco® ускоряют установку. Кончик монтажного болта устанавливает гайку в нужное положение, что облегчает монтаж соединения, поскольку витки резьбы болта автоматически выравниваются с витками резьбы гайки.

    Как выбрать болтовое неразъемное стыковое соединение Flexco®

    Пять простых пунктов помогут вам самостоятельно подобрать нужный тип болтового соединения. В случае дополнительных вопросов, пожалуйста, обращайтесь к нашим специалистам.

    1. Определите прочность и натяжение конвейерной ленты. Выберите те соединители, которые соответствуют прочности конвейерной ленты. Прочность ленты определяется в Н/мм и является важным параметром при обозначении ленты
    2. Измерьте толщину конвейерной ленты. Если соединители должны быть «утоплены», измерьте толщину ленты после снятия части резиновой обкладки ленты. Выберите размер соединителей, соответствующий толщине ленты
    3. Измерьте диаметр приводного барабана. Если барабан меньше, чем минимально рекомендованный для того или иного типа замка, можно на 25% компенсировать несоответствие диаметра установив механический стык под углом 45°
    4. Выберите размер соединителей, соответствующий указанным в пунктах 1-3 параметрам. Используйте таблицу для выбора размера болтовых неразъемных механических соединителей Flexco® Bolt Solid Plate
    5. Выберите тип материала, из которого изготовлены соединители. Стандартный, применимый в большинстве случаев материал - сталь. Также, соединители Flexco® Bolt Solid Plate доступны из нержавеющей стали AISI 316, безыскрового сплава Everdur®, износостойкого материала MegAlloy®

    Таблица выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate

    Размер соединителей Толщина ленты, мм (измеряется после снятие обкладки) Прочность ленты ≤ Н/мм Расчетное натяжение ленты ≤ PIW Рекомендуемый минимальный диаметр барабана для соединения ленты под углом 90°. При установке соединения под углом 45° минимальный диаметр барабана можно уменьшить на 25%.
    Рабочее натяжение ленты 75-100% от расчетного Рабочее натяжение ленты менее 75% от расчетного
    1 5-11 300 150 300 250
    140, 140VP 5-11 400 225 350 300
    190,190VP 8-14 600 375 450 400
    1-1/2 11-17 500 300 450 400
    2, 2VP 14-21 800 440 760 700
    2-1/4 14-30 1000 620 920 850
    2-1/2 19-25 800 450 1050 1000
    3 24-32 1000 560 1220 1200

    ¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

    Описание материалов, из которых изготавливаются механические соединители Flexco® Bolt Solid Plate

    Для оптимальной работы механических соединителей конвейерных лент в разных условиях, Flexco® предлагает различные варианты исполнения пластин: из стали, из нержавеющей стали, из сплавов с особыми свойствами. Определите какой тип материала наиболее подходит для вашей задачи:

    1. Сталь - Flexco® Bolt Solid plate "E", "C" - cтандартный материал для изготовления соединителей Flexco®, подходящий для большинства областей применения. Высококачественная сталь в графитовой смазке.
    2. Нержавеющая сталь AISI 316 - Flexco® Bolt Solid Plate "ES" - нержавеющая сталь обеспечивает дополнительную защиту от истирания, магнетизма и коррозии, вызываемой кислотами и другими химическими веществами. Отличный выбор в пользу увеличения эксплуатационного ресурса механического стыка.
    3. MegAlloy® - Flexco® Bolt Solid Plate "EMA", "CMA" - очень износостойкий материал, срок службы которого в несколько раз превышает срок службы стали. Не рекомендуется использовать в условиях с ударными воздействиями и в коррозийных средах.
    4. Everdur® - Flexco® Bolt Solid Plate "EE" - безыскровой медный сплав разработанный Flexco® для механических соединителей конвейерных лент эксплуатируемых во взрывоопасной среде зерновых элеваторов.
    5. Обрезиненные соединители VP - болтовые соединители из стали, верхние пластины которых покрыты резиновой обкладкой и соединены в полосы по 6 шт. для 140VP, 190VP и 4 шт. для 2VP.

    Таблица выбора материала соединителей Flexco® Bolt Solid Plate

    Материал соединителя Магнитные свойства Устойчивость к истиранию Химическая устойчивость Стойкость к коррозии Искрообразование
    Сталь да хорошо плохо плохо да
    Нерж. сталь (300) немного хорошо очень хорошо отлично да
    MegAlloy® да отлично плохо плохо да
    Everdur® нет Плохо плохо плохо нет
    Обрезиненная сталь да очень хорошо плохо плохо да

    Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

    • Стыковка ленты под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
    • Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
    • При допустимом диаметре барабанов данный тип соединения является предпочтительным.

    Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под углом 45°для барабанов с малым диаметром

    Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом 90°.

    • Соединение под таким углом позволяет распределить натяжение на большую площадь ленты.
    • Соединение под углом 45° более легко проходит над барабанами и под устройствами для очистки.
    • Если устанавливается соединение под углом 45°, срок службы лезвия устройства для очистки значительно увеличивается.

    Соединение Flexco® Bolt Solid Plate для лент ковшовых элеваторов*

    • Для большинства лент элеваторов рекомендуется использовать стандартное соединение 90°, гладкое с нижней стороны ленты.
    • Прочность на разрыв аналогична соединению внахлест.
    • Легкость установки в ограниченном пространстве.
    • Для исключительно тяжелых условий работы можно создать на 35 % большую прочность по сравнению с соединением внахлест, добавив стыковую накладку, изготовленную из ткани EP, используемой для производства каркаса конвейерной ленты.

    * Не рекомендуется использовать болтовые соединители Flexco® Bolt Solid Plate для конвейерных лент пассажирских подъемников.

    Необходимое количество соединителей Flexco® Bolt Solid Plate для конвейерной ленты разной ширины

    Ширина лентыСоединители 1, 140, 190Соединители 1-1/2, 2, 2-1/4Соединители 2-1/2, 3
    мм 90° 45°*** 90° 45°*** 90° 45°***
    400 13 19 10 15 8 12
    500 16 26 13 21 10 16
    650 21 33 17 27 14 21
    800 26 40 21 32 17 26
    1000 32 45 26 36 21 29
    1200 39 54 31 43 26 35
    1400 46 71 37 51 30 40

    (*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

    Маркировка комплектов болтовых соединителей Flexco® Bolt Solid Plate

    Механические соединители Flexco® Bolt Solid Plate поставляются в картонных коробках Flexco® Quick-Fit™ "E" по 25 шт. или в пластиковых ведрах Flexco® Quick-Fit™ "С" по 100 шт.

    Соединители Flexco® Bolt Solid Plate в коробках "E" (25 шт.)

    Номер заказа Артикул Номер заказа Артикул Номер заказа Артикул Номер заказа Артикул Вес, кг
    СТАЛЬНЕРЖАВЕЮЩАЯ СТАЛЬ 300EVERDURMEGALLOY
    1E 20002 1,2
    140E 20000 140ES 20034 140EE 20090 140EMA 20330 1,7
    190E 20001 190ES 20035 190EE 20091 190EMA 20331 2,0
    1-1/2E 20004 1-1/2ES 20038 1-1/2EE 20094 1-1/2EMA 20334 2,4
    2E 20005 2ES 20039 2EE 20095 2EMA 20335 3,2
    2-1/4E 20006 4,8
    2-1/2E* 20007 2,8
    3E* 20008 3,1

    * эти позиции поставляются в коробках по 10 шт.

    Соединители Flexco® Bolt Solid Plate в ведрах "C" (100 шт.)

    Номер заказа Артикул Номер заказа Артикул Вес, кг
    СТАЛЬMEGALLOY
    1C 20014 4,9
    140C 20012 140CMA 20340 7,1
    190C 20013 190CMA 20341 8,1
    1-1/2C 20016 1-1/2CMA 20344 10,0
    2C 20017 2CMA 20345 13,6

    * Мы укомплектуем любое необходимое количество механических соединителей для вашей потребности

    Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate

    Снятие части резиновой обкладки конвейерной ленты обеспечивает наименьший выступ механических соединителей над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

    Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

    Предварительно собранные наборы Quick-Fit™ для быстрой установки

    Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate является простой и быстрый монтаж. Flexco® предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину предварительно ввернуты два болта, что ускоряет установку соединения.

    Обрезиненные соединители Flexco® VP™

    Для увеличения срока службы стыкового соединения конвейерной ленты, Flexco® предлагает болтовые механические соединители, верхние пластины которых армированы цельной резиновой обкладкой и соединены в полосы, содержащих шесть пластин размеров 140 VP, 190 VP и четыре пластины в размере 2 VP.

    Номер заказа Артикул Кол-во соединителей в полосе Кол-во полос в упаковке
    140VP 20057 6 5
    190VP 20056 6 5
    2VP 20058 4 6

    * одной упаковки Flexco® VP™ достаточно для соединения ленты шириной до 900 мм

    Обрезиненные замки Flexco® VP™ могут использоваться с лентами, с разрывным усилием до 800 Н/мм, и идеально подходят для транспортировки абразивных материалов, таких как песок, гравий и щебень.

    Замки Flexco® VP™ обеспечивают дополнительную защиту верхних пластин от ударных нагрузок и износа, в результате чего срок службы стыкового соединения значительно увеличивается. Имеющееся резиновое покрытие обеспечивает герметичность соединения, не допускает просеивания мелкозернистых материалов и пропускания влаги, а также снижает уровень шума от роликов.

    Замки Flexco® VP™ с резиновым покрытием обеспечивают непрерывную гладкую поверхность в том случае, если полосы пластин установлены «заподлицо» с поверхностью ленты. Кроме того, во многих случаях они обеспечивают лучшее взаимодействие с устройством для очистки ленты, а также увеличивают его срок службы.

    Обрезиненные соединители Flexco® VP™ можно устанавливать на месте с помощью проверенных на практике портативных ручных или электрических инструментов. Универсальный шаблон используется для быстрой и точной разметки отверстий под болты и оперативной установки.

    Обрезиненные замки Flexco® VP™ являются стандартной комплектацией предварительно собранных наборов Flexco® Quick-Fit™.

    Ремонт порезов и разрывов конвейерной ленты с помощью механических соединителей Flexco® Bolt Solid Plate

    Для ремонта продольных порезов, пробоев, отверстий в конвейерной ленте, а также разрывов бортов можно использовать стандартные болтовые соединители Flexco® Bolt Solid Plate подходящего размера.

    В случае рваных разрывов по всей длине конвейерной ленты стандартные болтовые соединители можно дополнить соединителями на 3 болта: Flexco® RP1, Flexco® RP2. Они устанавливаются попеременно на протяжении всего разрыва.

    Трехболтовые соединители Flexco® RP1, Flexco® RP2 также можно использовать для упрочнения ослабленных участков ленты до возникновения разрыва.

    Ремонтные соединители Flexco® Bolt Solid Plate

    Номер заказа Артикул Количество Вес
    СТАЛЬ
    RP1E 20010 25 2,1
    RP2E 20011 25 4,2
    2-1/4E 20006 25 4,8
    НЕРЖАВЕЮЩАЯ СТАЛЬ
    RP1ES 20041 25 2,2
    RP2ES 20042 25 4,5

    Для временного ремонта разрывов рекомендуется использовать соединители "черепашки" Flexco® Turtle® 16

    Номер заказа Артикул Количество Вес
    16 20206 50 2,1

    Таблица выбора типа и размера ремонтных соединителей

    Толщина ленты Размер ремонтного соединителя
    10-14 № 16 (черепашки)
    6-13 RP1
    10-21 RP2
    14-30 2-1/4

    * ремонт продольных порезов и других повреждений конвейерной ленты можно также выполнять любыми стандартными болтовыми соединителями Flexco® Bolt Solid Plate подходящего размера.

    Ремонтные наборы Flexco® FVS140 и FVS190

    Номер заказа Артикул Вес
    FVS140 17370 4,8
    FVS190 17371 5,1

    * Ремонтные наборы Flexco® FVS включают 50 шт. болтовых соединителей 140 или 190, пробойник HP1, ключ HW1, обламыватели болтов 110 и около 5 метров ленты Flexco-Lok®.

    Соединение с высокой прочностью на растяжение Flexco® Wedlok®

    Соединение Wedlok® можно установить за существенно меньшее время по сравнению с вулканизацией ленты - отличная альтернатива вулканизации.

    Соединение Wedlok® предназначено для использования с лентами, допускающими механические соединения с натяжением до 1250 Н/мм

    Состоит из стандартных механических соединителей Flexco® Bolt Solid Plate № 2 и комплекта Wedlok® со специальными наконечниками, шевронами и хвостовой частью креплений. Также требуется комплект из трех шаблонов Wedlok®.

    Описание Номер заказа Артикул Вес
    Стыковочный комплект (верхние пластины из нерж. стали, нижние из стали) 2W 20200 1,9
    Стыковочный комплект из нерж. стали 2WS 20201 1,8
    Комплект хвостовых элементов 2WL 20202 1,3
    Комплект передних элементов 2WT 20203 1,2
    Комплект шаблонов T2W 20204 2,8

    Шаблоны Flexco® Bolt Solid Plate 90° и 45°

    Шаблоны для установки болтовых механических соединителей требуются для правильного соединения конвейерных лент под углом 90° или 45°.

    Использование шаблонов упрощает установку, поскольку они обеспечивают точное размещение отверстий для болтов.

    Шаблоны Flexco® Bolt Solid Plate 90°

    Ширина лентыНомер заказа
    мм 1 140 190 1-1/2 2 2-1/4 2-1/2 3
    500 1-500 140-500 190-500
    650 1-650 140-650 190-650
    800 1-800 140-800 190-800 1-1/2-800 2-800 2-1/4-800 2-1/2-800 3-800
    1000 1-1000 140-1000 190-1000 1-1/2-1000 2-1000 2-1/4-1000 2-1/2-1000 3-1000
    1200 1-1200 140-1200 190-1200 1-1/2-1200 2-1200 2-1/4-1200 2-1/2-1200 3-1200
    1400 1-1400 140-1400 190-1400 1-1/2-1400 2-1400 2-1/4-1400 2-1/2-1400 3-1400

    Шаблоны Flexco® Bolt Solid Plate 45°

    Ширина лентыНомер заказа
    мм 1 140 190 1-1/2 2
    500 1-500-45 140-500-45 190-500-45
    650 1-650-45 140-650-45 190-650-45
    800 1-800-45 140-800-45 190-800-45 1-1/2-800-45 2-800-45
    1000 1-1000-45 140-1000-45 190-1000-45 1-1/2-1000-45 2-1000-45
    1200 1-1200-45 140-1200-45 190-1200 1-1/2-1200 2-1200-45
    1400 1-1400-45 140-1400-45 190-1400-45 1-1/2-1400-45 2-1400-45

    Инструмент для установки механических соединителей Flexco® Bolt Solid Plate

    Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Solid Plate.

    Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.

    Описание инструмента Размер соединителей Номер заказа Артикул
    Рожок для направления болтов 1, 140, 190, 1½, 2, ... 3 2BH 30480
    Обламыватель болтов (2 шт.) 1,140,190, RP1 110 30474
    1½, 2, 2¼ & RP2 112 30475
    2½ & 3 113 30479
    Пробойник 1,140,190, RP1 P1P 30460
    1½, 2, 2¼ & RP2 P2P 30461
    2½ & 3 P3P 30462
    Ключ 1,140,190, RP1 S1S 30442
    1½, 2, 2¼ & RP2 S2S 30443
    2½ & 3 S3S 30444
    Ударный пробойник 1,140,190 & RP1 HP1 30463
    1½, 2, 2¼ & RP2 HP2 30464
    2½ & 3 HP3 30465
    Ударный ключ 1,140,190, RP1 HW1 30447
    1½, 2, 2¼ & RP2 HW2 30448
    2½ & 3 HW3 30449
    Адаптер для инструмента для инструмента HP и HW 5552 30481

    Лента Flexco-Lok®

    Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

    Размер соединителей Номер заказа Артикул Ширина
    1, 140 FL7C 30888 11 мм
    190, 1-1/2, 2, 2-1/4, 2-1/2, 3 FL11C 30889 17 мм

    Flexco-Lok® поставляется в упаковке по 30 метров.

    Flexco® Belt Groover

    Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

    Номер заказа Артикул Вес
    FBG1 31978 0,7
    HSP3 сменное лезвие 31980 0,08

    Силиконовая смазка Flexco® Silicone Lubricant

    Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

    Номер заказа Артикул Вес
    SL5-1 30932 0,42

    Зубило Flexco®

    Размер соединителей Номер заказа Артикул
    1,140,190, RP1 C1C 30438
    1-1/2, 2, 2-1/4, RP2 C2C 30439

    С помощью молотка и зубила можно легко заменить изношенные пластины отдельных элементов, без необходимости замены всего стыкового соединения.

    Дополнительные болты для соединителей Flexco® Bolt Solid Plate

    Болты для соединителей Номер заказа Номер заказа Номер заказа
    Комплекты по 100 штук СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ 300 EVERDUR
    1 20391
    RP1, 375X 20398
    140 & 190 20399 20397
    1,140,190, RP1, 375X, 550 20400
    1-1/2, 2 & RP2 20406 20407 20409
    2-1/4 20410 20411
    2-1/2 & 3 20414

    Дополнительные гайки для соединителей Flexco® Bolt Solid Plate

    Гайки для соединителей Номер заказа Номер заказа Номер заказа
    Комплекты по 100 штук СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ 300 EVERDUR
    1,140,190, RP1, 375X, 550 20377 20381
    1,140,190, RP1, 375X 20387
    1½, 2, 2¼ & RP2 20378 20382 20388
    2-1/2 & 3 20379

    Почему мы рекомендуем механические болтовые соединители Flexco®

    Не все болтовые соединители одинаковы... Поэтому, прежде чем выбрать надежную систему механического соединения для своей конвейерной ленты, обязательно узнайте некоторые факты:

    1. Болты с более высокой прочностью на растяжение создают более устойчивый стык, который сопротивляется усталости.
      Прочность болтов является ключевым компонентом целостности стыкового соединения, а самые прочные болты на рынке производятся компанией Flexco®. Болты имеют значительно более высокую прочность на разрыв, чем изделия ведущих конкурирующих брендов. Это означает, что вы можете рассчитывать на механические соединители Flexco®.

    2. Гайки с более высоким номинальным крутящим моментом обеспечивают большую силу сжатия, увеличенную стойкость к ударным нагрузкам и предотвращают заедание гайки во время установки. Прочность гайки также играет большую роль в целостности стыка. Когда гайки противостоят крутящему моменту, они остаются плотно прилегающими. Flexco® использует гайки, которые могут выдерживать крутящий момент более 390 фунтов/ дюйм, что делает их самыми прочными на рынке. Результат - лучшее сжатие, низкий профиль и увеличенный срок службы.

    3. Пилотные болты обеспечивают более быструю и простую установку. Одним из основных преимуществ болтовых соединителей является простой и быстрый монтаж. Flexco® предлагает болты патентованной пилотной конструкции, которая обеспечивает мгновенное выравнивание гайки при установке, существенно ускоряя работу.

    4. Только лучшие материалы. Качество стали, которую использует Flexco® для производства соединителей отвечает самым высоким требованиям на устойчивость к истиранию для долгой и надежной работы механических стыков. Для особых условий эксплуатации предлагаются соединители из нержавеющей стали, безыскрового сплава Everdur®, сплава с повышенной устойчивостью к истиранию MegAlloy® и обрезиненные соединители VP™.

    Вы получаете надежное стыковое соединение с превосходной прочностью и большим сроком службы - именно то, что вы ожидаете от Flexco®
