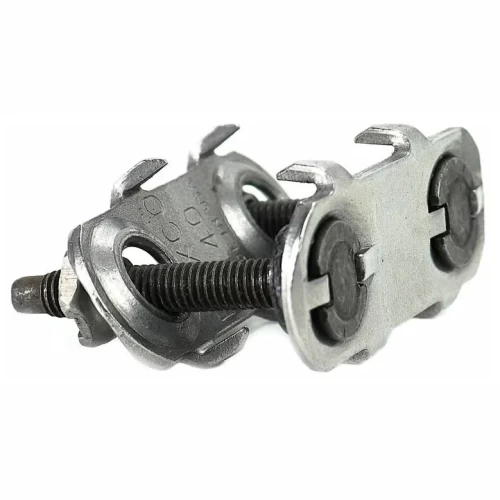

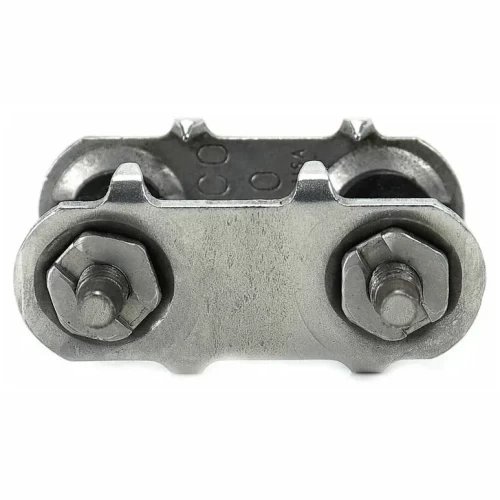

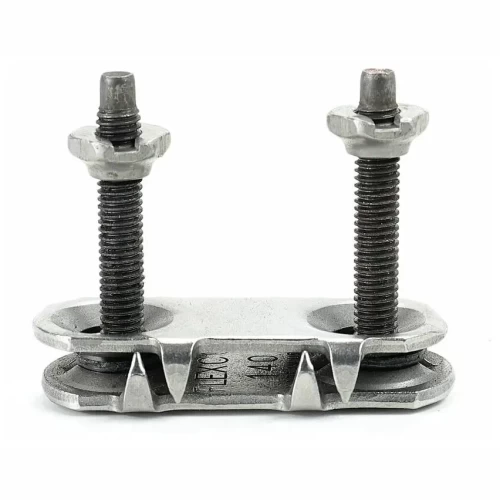

Механические соединители Flexco® 140C 100 шт. - цена за 1 шт.

Инструкция по установке Flexco® Bolt Solid Plate

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

Общая информация Flexco® Bolt Solid Plate

Сравнение Flexco® Bolt Solid Plate с конкурентами

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

Выбор механических соединителей для конвейерных лент

Правильная разметка конвейерной ленты для точной обрезки под прямым углом перед установкой механических соединителей

Почему важно снимать часть верхней обкладки конвейерной ленты при установке механических соединителей

Торговые марки Flexco®, Flexco® Quick-Fit™, HD™, Flexco-Lok®, Everdur®, MegAlloy® принадлежат FLEXIBLE STEEL LACING COMPANY FLEXCO® DOWNERS GROVE, IL 60515 U.S.A. FLEXCO® Reg. U.S. Pat. & TM of

Оригинальная продукция Flexible Steel Lacing Company, USA - Flexco® (Флекско)

Болтовые неразъемные механические соединители Flexco®

Болтовые неразъемные механические соединители Flexco® сконструированы для решения самых требовательных к оборудованию задач по работе с материалами. Они могут использоваться с лентами с разрывным усилием до 1000 Н/мм, применяющимися для транспортировки абразивных материалов, таких как песок, гравий, щебень, а также уголь, цемент и соль.

Система соединения конвейерных лент Flexco® Bolt Solid Plate формирует прочное, долговечное стыковое соединение, идеально подходящее для работы в тяжелых условиях. Высокая прочность болтовых соединителей Flexco® является результатом совершенной конструкции и пластин и качества материала. Для прижима верхней и нижней пластин применяются болты с повышенной прочностью для равномерного распределения нагрузки соединения по всей ширине ленты.

Содержание

1. Основные характеристики соединительных замков Flexco® Bolt Solid Plate
2. Преимущества Flexco® Bolt Solid Plate
3. Как выбрать болтовое неразъемное стыковое соединение Flexco®
4. Таблица выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate
5. Описание материалов, из которых изготавливаются механические соединения Flexco® Bolt Solid Plate
6. Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°
7. Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под углом 45°для барабанов с малым диаметром
8. Соединение Flexco® Bolt Solid Plate для лент ковшовых элеваторов
9. Необходимое количество соединителей Flexco® Bolt Solid Plate для конвейерной ленты разной ширины
10. Соединители Flexco® Bolt Solid Plate в коробках "E" (25 шт.)
11. Соединители Flexco® Bolt Solid Plate в коробках "C" (100 шт.)
12. Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate
13. Предварительно собранные наборы Quick-Fit™ для быстрой установки
14. Обрезиненные соединители Flexco® VP™
15. Ремонт порезов и разрывов конвейерной ленты с помощью соединителей Flexco® Bolt Solid Plate
16. Ремонтные наборы Flexco® FVS140 и FVS190
17. Соединение с высокой прочностью на растяжение Flexco® Wedlok®
18. Шаблоны Flexco® Bolt Solid Plate 90° и 45°
19. Инструмент для установки Flexco® Bolt Solid Plate
20. Лента Flexco-Lok®
21. Дополнительные болты для соединителей Flexco® Bolt Solid Plate
22. Дополнительные гайки для соединителей Flexco® Bolt Solid Plate
23. Почему мы рекомендуем механические болтовые соединители Flexco®

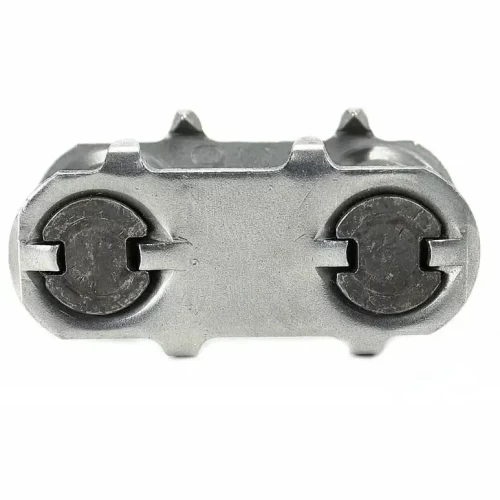

Основные характеристики соединительных замков Flexco® Bolt Solid Plate

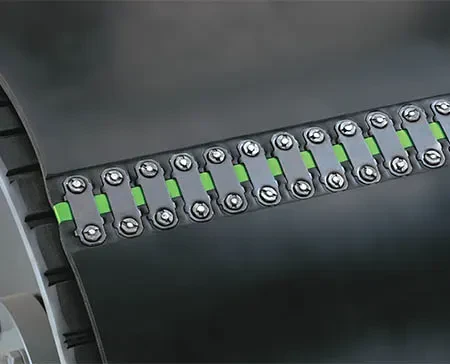

Болтовые неразъемные соединители Flexco® Bolt Solid Plate подходят для конвейерных лент прочностью от 300 до 1080 Н/мм, толщиной от 5 мм до 30 мм, на конвейерах с диаметрами приводного барабана от 300 до 1220 мм

• Обеспечивают герметичное стыковое соединение, без просеивания и идеально подходят для лент транспортирующих песок, щебень и цемент
• Зубцы специальной формы проникают в тканевый каркас конвейерной ленты, не повреждая волокна
• Болты с направляющими для быстрой и легкой установки гаек облегчают монтаж
• Доступны из износостойкой стали, нержавеющей стали (300-й серии), медного сплава Everdur®, износостойкого сплава MegAlloy®

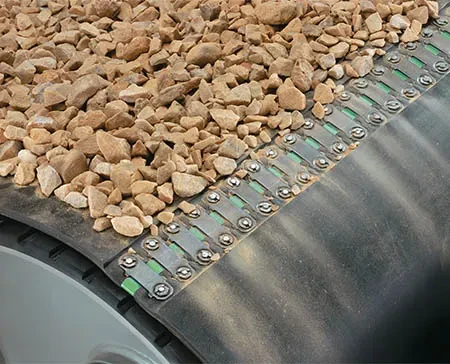

• Доступны с обрезиненными верхними пластинами для повышенной защиты от ударов
• Устанавливаются с помощью простого ручного или электрического инструмента

Преимущества Flexco® Bolt Solid Plate

• Скошенные кромки обеспечивают лучшую совместимость с устройствами для очистки ленты
• Зубья особой формы проникают в каркас ленты, не повреждая волокна
• Конические концы патентованных пилотных болтов сокращают время монтажа

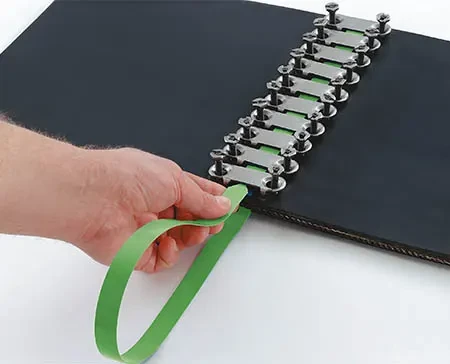

• Нижние пластины предварительно собраны с  болтами, что также ускоряет монтаж
• Ручные и ударные инструменты для установки на выбор
• Различные варианты исполнения: сталь, нержавеющая сталь, MegAlloy®, Everdur®, верхние пластины с резиновым покрытием VP™

Болтовые неразъемные соединители Flexco® обеспечивают чрезвычайно прочное соединение без просеивания. Дополнительная прочность и сопротивление вырыванию обеспечивается зубцами специальной формы, которые проникают глубоко в каркас ленты, не повреждая волокон.

Специально сконструированные шаблоны, пробойники и инструменты для сверления позволяют быстро и точно пробивать отверстия в ленте. После этого соединители можно устанавливать на месте с помощью портативных ручных или электрических монтажных инструментов.

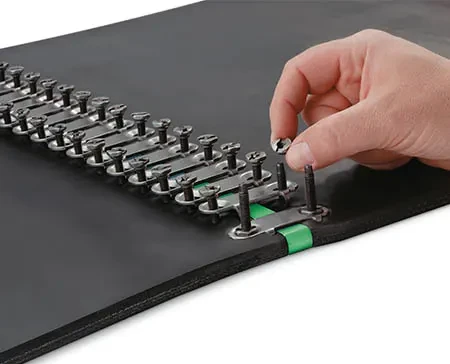

Оригинальные монтажные болты Flexco® ускоряют установку. Кончик монтажного болта устанавливает гайку в нужное положение, что облегчает монтаж соединения, поскольку витки резьбы болта автоматически выравниваются с витками резьбы гайки.

Как выбрать болтовое неразъемное стыковое соединение Flexco®

Пять простых пунктов помогут вам самостоятельно подобрать нужный тип болтового соединения. В случае дополнительных вопросов, пожалуйста, обращайтесь к нашим специалистам.

1. Определите прочность и натяжение конвейерной ленты. Выберите те соединители, которые соответствуют прочности конвейерной ленты. Прочность ленты определяется в Н/мм и является важным параметром при обозначении ленты
2. Измерьте толщину конвейерной ленты. Если соединители должны быть «утоплены», измерьте толщину ленты после снятия части резиновой обкладки ленты. Выберите размер соединителей, соответствующий толщине ленты
3. Измерьте диаметр приводного барабана. Если барабан меньше, чем минимально рекомендованный для того или иного типа замка, можно на 25% компенсировать несоответствие диаметра установив механический стык под углом 45°
4. Выберите размер соединителей, соответствующий указанным в пунктах 1-3 параметрам. Используйте таблицу для выбора размера болтовых неразъемных механических соединителей Flexco® Bolt Solid Plate
5. Выберите тип материала, из которого изготовлены соединители. Стандартный, применимый в большинстве случаев материал - сталь. Также, соединители Flexco® Bolt Solid Plate доступны из нержавеющей стали AISI 316, безыскрового сплава Everdur®, износостойкого материала MegAlloy®

Таблица выбора размера болтовых механических соединителей Flexco® Bolt Solid Plate

¹ Рекомендованное рабочее натяжение включает коэффициент безопасности 4:1. Допустимое рабочее натяжение зависит от прочности ленты, а также типа соединителей. Указанное для механического соединителя номинальное значение в ньютонах на миллиметр (Н/мм) имеет значение только при использовании с лентой соответствующей прочности. За информацией о номинальных характеристиках конвейерной ленты обратитесь к ее поставщику. При любых изменениях, относящихся к ленте, барабанам, натяжению ленты или условиям работы конвейера, всегда необходимо проводить оценку выбора механических соединителей Flexco®.

Описание материалов, из которых изготавливаются механические соединители Flexco® Bolt Solid Plate

Для оптимальной работы механических соединителей конвейерных лент в разных условиях, Flexco® предлагает различные варианты исполнения пластин: из стали, из нержавеющей стали, из сплавов с особыми свойствами. Определите какой тип материала наиболее подходит для вашей задачи:

1. Сталь - Flexco® Bolt Solid plate "E", "C" - cтандартный материал для изготовления соединителей Flexco®, подходящий для большинства областей применения. Высококачественная сталь в графитовой смазке.
2. Нержавеющая сталь AISI 316 - Flexco® Bolt Solid Plate "ES" - нержавеющая сталь обеспечивает дополнительную защиту от истирания, магнетизма и коррозии, вызываемой кислотами и другими химическими веществами. Отличный выбор в пользу увеличения эксплуатационного ресурса механического стыка.
3. MegAlloy® - Flexco® Bolt Solid Plate "EMA", "CMA" - очень износостойкий материал, срок службы которого в несколько раз превышает срок службы стали. Не рекомендуется использовать в условиях с ударными воздействиями и в коррозийных средах.
4. Everdur® - Flexco® Bolt Solid Plate "EE" - безыскровой медный сплав разработанный Flexco® для механических соединителей конвейерных лент эксплуатируемых во взрывоопасной среде зерновых элеваторов.
5. Обрезиненные соединители VP™ - болтовые соединители из стали, верхние пластины которых покрыты резиновой обкладкой и соединены в полосы по 6 шт. для 140VP, 190VP и 4 шт. для 2VP.

Таблица выбора материала соединителей Flexco® Bolt Solid Plate

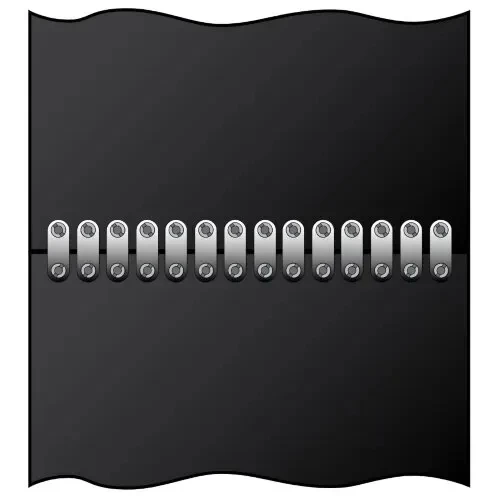

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под прямым углом 90°

• Стыковка ленты под углом 90° является наиболее часто используемым типом соединения на желобчатых и прямых конвейерах для сыпучих материалов.
• Для такой стыковки требуется минимальное количество соединителей, а его установка выполняется очень просто и быстро.
• При допустимом диаметре барабанов данный тип соединения является предпочтительным.

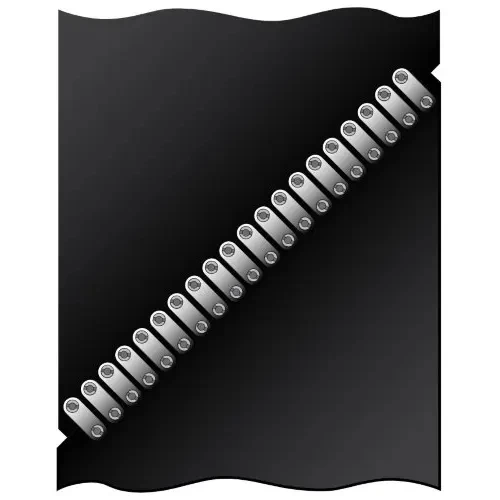

Соединение конвейерной ленты замками Flexco® Bolt Solid Plate под углом 45°для барабанов с малым диаметром

Соединение под углом 45° градусов может использоваться в ситуациях, когда диаметр барабанов конвейера на 25% меньше диаметра барабанов, для которых рекомендуется использовать соединения под углом 90°.

• Соединение под таким углом позволяет распределить натяжение на большую площадь ленты.
• Соединение под углом 45° более легко проходит над барабанами и под устройствами для очистки.
• Если устанавливается соединение под углом 45°, срок службы лезвия устройства для очистки значительно увеличивается.

Соединение Flexco® Bolt Solid Plate для лент ковшовых элеваторов*

• Для большинства лент элеваторов рекомендуется использовать стандартное соединение 90°, гладкое с нижней стороны ленты.
• Прочность на разрыв аналогична соединению внахлест.
• Легкость установки в ограниченном пространстве.
• Для исключительно тяжелых условий работы можно создать на 35 % большую прочность по сравнению с соединением внахлест, добавив стыковую накладку, изготовленную из ткани EP, используемой для производства каркаса конвейерной ленты.

* Не рекомендуется использовать болтовые соединители Flexco® Bolt Solid Plate для конвейерных лент пассажирских подъемников.

Необходимое количество соединителей Flexco® Bolt Solid Plate для конвейерной ленты разной ширины

(*** при соединении ленты под углом 45° можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)

Маркировка комплектов болтовых соединителей Flexco® Bolt Solid Plate

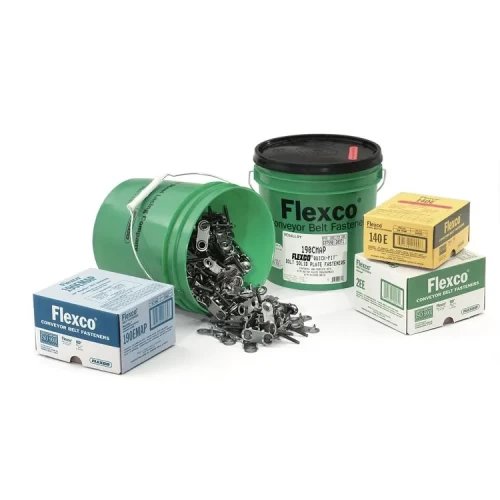

Механические соединители Flexco® Bolt Solid Plate поставляются в картонных коробках Flexco® Quick-Fit™ "E" по 25 шт. или в пластиковых ведрах Flexco® Quick-Fit™ "С" по 100 шт.

Соединители Flexco® Bolt Solid Plate в коробках "E" (25 шт.)

* эти позиции поставляются в коробках по 10 шт.

Соединители Flexco® Bolt Solid Plate в ведрах "C" (100 шт.)

* Мы укомплектуем любое необходимое количество механических соединителей для вашей потребности

Как увеличить срок эксплуатации стыкового соединения Flexco® Bolt Solid Plate

Снятие части резиновой обкладки конвейерной ленты обеспечивает наименьший выступ механических соединителей над поверхностью, в результате чего уменьшается износ пластин, улучшается взаимодействие с лезвиями устройства для очистки ленты, а также снижается уровень шума от роликов.

Кроме того, при снятии части резиновой обкладки, эффективная толщина ленты уменьшается, что позволяет использовать соединители меньшего размера.

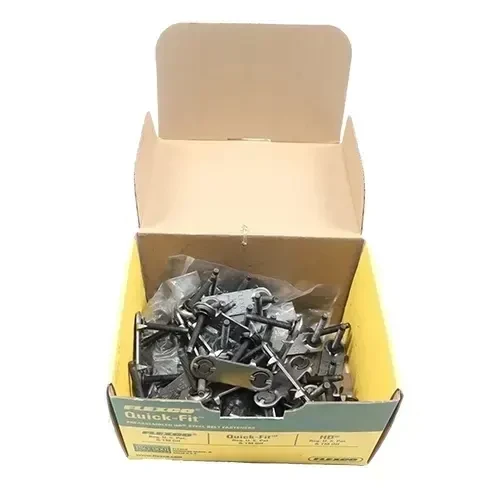

Предварительно собранные наборы Quick-Fit™ для быстрой установки

Одним из основных преимуществ болтовых соединителей Flexco® Bolt Solid Plate является простой и быстрый монтаж. Flexco® предлагает болты специальной конструкции, которая обеспечивает мгновенное попадание в гайку, существенно ускоряя работу. В каждую нижнюю пластину предварительно ввернуты два болта, что ускоряет установку соединения.

Обрезиненные соединители Flexco® VP™

Для увеличения срока службы стыкового соединения конвейерной ленты, Flexco® предлагает болтовые механические соединители, верхние пластины которых армированы цельной резиновой обкладкой и соединены в полосы, содержащих шесть пластин размеров 140 VP, 190 VP и четыре пластины в размере 2 VP.

Номер заказа	Артикул	Кол-во соединителей в полосе	Кол-во полос в упаковке
140VP	20057	6	5
190VP	20056	6	5
2VP	20058	4	6

* одной упаковки Flexco® VP™ достаточно для соединения ленты шириной до 900 мм

Обрезиненные замки Flexco® VP™ могут использоваться с лентами, с разрывным усилием до 800 Н/мм, и идеально подходят для транспортировки абразивных материалов, таких как песок, гравий и щебень.

Замки Flexco® VP™ обеспечивают дополнительную защиту верхних пластин от ударных нагрузок и износа, в результате чего срок службы стыкового соединения значительно увеличивается. Имеющееся резиновое покрытие обеспечивает герметичность соединения, не допускает просеивания мелкозернистых материалов и пропускания влаги, а также снижает уровень шума от роликов.

Замки Flexco® VP™ с резиновым покрытием обеспечивают непрерывную гладкую поверхность в том случае, если полосы пластин установлены «заподлицо» с поверхностью ленты. Кроме того, во многих случаях они обеспечивают лучшее взаимодействие с устройством для очистки ленты, а также увеличивают его срок службы.

Обрезиненные соединители Flexco® VP™ можно устанавливать на месте с помощью проверенных на практике портативных ручных или электрических инструментов. Универсальный шаблон используется для быстрой и точной разметки отверстий под болты и оперативной установки.

Обрезиненные замки Flexco® VP™ являются стандартной комплектацией предварительно собранных наборов Flexco® Quick-Fit™.

Ремонт порезов и разрывов конвейерной ленты с помощью механических соединителей Flexco® Bolt Solid Plate

Для ремонта продольных порезов, пробоев, отверстий в конвейерной ленте, а также разрывов бортов можно использовать стандартные болтовые соединители Flexco® Bolt Solid Plate подходящего размера.

В случае рваных разрывов по всей длине конвейерной ленты стандартные болтовые соединители можно дополнить соединителями на 3 болта: Flexco® RP1, Flexco® RP2. Они устанавливаются попеременно на протяжении всего разрыва.

Трехболтовые соединители Flexco® RP1, Flexco® RP2 также можно использовать для упрочнения ослабленных участков ленты до возникновения разрыва.

Ремонтные соединители Flexco® Bolt Solid Plate

Номер заказа	Артикул	Количество	Вес
СТАЛЬ
RP1E	20010	25	2,1
RP2E	20011	25	4,2
2-1/4E	20006	25	4,8
НЕРЖАВЕЮЩАЯ СТАЛЬ
RP1ES	20041	25	2,2
RP2ES	20042	25	4,5

Для временного ремонта разрывов рекомендуется использовать соединители "черепашки" Flexco® Turtle® 16

Номер заказа	Артикул	Количество	Вес
16	20206	50	2,1

Таблица выбора типа и размера ремонтных соединителей

Толщина ленты	Размер ремонтного соединителя
10-14	№ 16 (черепашки)
6-13	RP1
10-21	RP2
14-30	2-1/4

* ремонт продольных порезов и других повреждений конвейерной ленты можно также выполнять любыми стандартными болтовыми соединителями Flexco® Bolt Solid Plate подходящего размера.

Ремонтные наборы Flexco® FVS140 и FVS190

Номер заказа	Артикул	Вес
FVS140	17370	4,8
FVS190	17371	5,1

* Ремонтные наборы Flexco® FVS включают 50 шт. болтовых соединителей 140 или 190, пробойник HP1, ключ HW1, обламыватели болтов 110 и около 5 метров ленты Flexco-Lok®.

Соединение с высокой прочностью на растяжение Flexco® Wedlok®

Соединение Wedlok® можно установить за существенно меньшее время по сравнению с вулканизацией ленты - отличная альтернатива вулканизации.

Соединение Wedlok® предназначено для использования с лентами, допускающими механические соединения с натяжением до 1250 Н/мм.

Состоит из стандартных механических соединителей Flexco® Bolt Solid Plate № 2 и комплекта Wedlok® со специальными наконечниками, шевронами и хвостовой частью креплений. Также требуется комплект из трех шаблонов Wedlok®.

Описание	Номер заказа	Артикул	Вес
Стыковочный комплект (верхние пластины из нерж. стали, нижние из стали)	2W	20200	1,9
Стыковочный комплект из нерж. стали	2WS	20201	1,8
Комплект хвостовых элементов	2WL	20202	1,3
Комплект передних элементов	2WT	20203	1,2
Комплект шаблонов	T2W	20204	2,8

Шаблоны Flexco® Bolt Solid Plate 90° и 45°

Шаблоны для установки болтовых механических соединителей требуются для правильного соединения конвейерных лент под углом 90° или 45°.

Использование шаблонов упрощает установку, поскольку они обеспечивают точное размещение отверстий для болтов.

Шаблоны Flexco® Bolt Solid Plate 90°

Шаблоны Flexco® Bolt Solid Plate 45°

Инструмент для установки механических соединителей Flexco® Bolt Solid Plate

Доказавшие свою надежность в реальных рабочих условиях шаблоны, пробойники и инструменты для сверления облегчают и ускоряют точную подготовку лент для установки механических соединителей Flexco® Bolt Solid Plate.

Помимо шаблона, для монтажа соединителей Flexco® Bolt Solid Plate необходимы: пробойник или ударный бур (для лент с толщиной обкладок до 5 мм), ключ и инструмент для обламывания болтов. Рекомендуется использовать инструменты ударного действия (требуется адаптер для инструмента - номер заказа 5552 и подходящий по мощности гайковерт), применение которых поможет сократить время монтажа как минимум на 50 %.

Лента Flexco-Lok®

Лента Flexco-Lok® — это жесткая нейлоновая лента, которая используется для обеспечения герметизации стыковых соединений от проникновения мелких частиц и влаги.

Flexco-Lok® поставляется в упаковке по 30 метров.

Flexco® Belt Groover

Канавконарезатель для снятия части резиновой обкладки конвейерной ленты. Ширина канавки 11,0 мм

Номер заказа	Артикул	Вес
FBG1	31978	0,7
HSP3 сменное лезвие	31980	0,08

Силиконовая смазка Flexco® Silicone Lubricant

Силиконовая смазка существенно облегчат процесс подготовки отверстий в конвейерной ленте и увеличивает ресурс инструмента.

Номер заказа	Артикул	Вес
SL5-1	30932	0,42

Зубило Flexco®

Размер соединителей	Номер заказа	Артикул
1,140,190, RP1	C1C	30438
1-1/2, 2, 2-1/4, RP2	C2C	30439

С помощью молотка и зубила можно легко заменить изношенные пластины отдельных элементов, без необходимости замены всего стыкового соединения.

Дополнительные болты для соединителей Flexco® Bolt Solid Plate

Дополнительные гайки для соединителей Flexco® Bolt Solid Plate

Почему мы рекомендуем механические болтовые соединители Flexco®

Не все болтовые соединители одинаковы... Поэтому, прежде чем выбрать надежную систему механического соединения для своей конвейерной ленты, обязательно узнайте некоторые факты:

1. Болты с более высокой прочностью на растяжение создают более устойчивый стык, который сопротивляется усталости.
   Прочность болтов является ключевым компонентом целостности стыкового соединения, а самые прочные болты на рынке производятся компанией Flexco®. Болты имеют значительно более высокую прочность на разрыв, чем изделия ведущих конкурирующих брендов. Это означает, что вы можете рассчитывать на механические соединители Flexco®.

2. Гайки с более высоким номинальным крутящим моментом обеспечивают большую силу сжатия, увеличенную стойкость к ударным нагрузкам и предотвращают заедание гайки во время установки. Прочность гайки также играет большую роль в целостности стыка. Когда гайки противостоят крутящему моменту, они остаются плотно прилегающими. Flexco® использует гайки, которые могут выдерживать крутящий момент более 390 фунтов/ дюйм, что делает их самыми прочными на рынке. Результат - лучшее сжатие, низкий профиль и увеличенный срок службы.

3. Пилотные болты обеспечивают более быструю и простую установку. Одним из основных преимуществ болтовых соединителей является простой и быстрый монтаж. Flexco® предлагает болты патентованной пилотной конструкции, которая обеспечивает мгновенное выравнивание гайки при установке, существенно ускоряя работу.

4. Только лучшие материалы. Качество стали, которую использует Flexco® для производства соединителей отвечает самым высоким требованиям на устойчивость к истиранию для долгой и надежной работы механических стыков. Для особых условий эксплуатации предлагаются соединители из нержавеющей стали, безыскрового сплава Everdur®, сплава с повышенной устойчивостью к истиранию MegAlloy® и обрезиненные соединители VP™.

Вы получаете надежное стыковое соединение с превосходной прочностью и большим сроком службы - именно то, что вы ожидаете от Flexco®
